Product Description

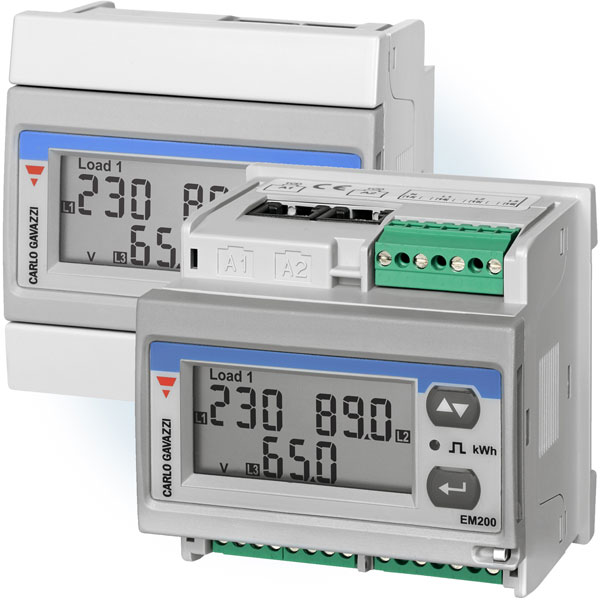

EM27072DMV53X2SX Energimåler
Dobbel måler (2×3-fase/6×1-fase) med RS485 Modbus. For bruk med strømtransformatorer TCD_X med primærstrøm maks. 630A. Elnummer: 8200628
Tilleggsinformasjon
| Elnummer | |
|---|---|
| Last | |
| Grensesnitt Strømtrafo | |
| Digitale Utganger | |
| Utgang | |
| Display | |
| Hustype |
Beskrivelse
EM27072DMV53X2SX Energimåler. Energimåler/forbruksmåler med 2 uavhengige målekretser. For bruk med 3-fase strømtransformatorer med fast kabel med plugg, type RJ12 (6P6C). Strømtransformatorer leveres med forskjellige kabellengder og utførelser inntil 630A. Utviklet for enkel, rasjonell og tidsbesparende montasje. Kan alternativt måle på 2 stk. 3-fase eller 6 stk. 1-fase laster med separate kWh tellere. Måler og indikerer også andre relevante verdier som spenning, strøm, aktiv effekt, reaktiv effekt og reaktivt forbruk. Dobbelt sett tilkoblinger til nettspenning og grensesnitt RS485 ved hjelp av pluggbare terminalblokker, gjør tilkobling av flere målere svært enkelt. Vi kan også som tilbehør levere ferdige kabler for nettspenning samt kommunikasjon med påmonterte terminalblokker. Leveres med RS485 Modbus grensesnitt. Modulærutførelse med byggebredde 4-moduler. Kan også panelmonteres DIN 72x72mm. Leveres komplett med terminalblokker.
Brukerveiledning (norsk)
Datablad
Installasjonsmanual
Programvare
Modbus-protokoll
FAQ
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
En MID-godkjent energimåler anvendes ofte der målerdata skal brukes til avregning og videre dokumentasjon for fakturering av energiforbruk. Det finnes 2 kategorier innenfor MID: PFA og PFB.
PFA (forbruksmåling): Uansett strømretning er alltid effekten positiv og vil øke den positive energien (+kWh). Den negative energien eventuelt ved energiproduksjon er ikke tilgjengelig som egne parameter. Produsert energi vil heller ikke bli medtatt på den totale kWh verdien.
PFB (dobbeltmålt energi): For hver måling summeres energiene for hver fas L1, L2 og L3. De fasene med positiv effekt øker den positive energimålingen (+kWh). De faser med negativ effekt øker den negative energimålingen (- kWh)
Eksempel:
I en installasjon er effekten i 1 time:
L1 = +2kW, L2=+2kW og L3= -3kW
Resultat med PFA:
Forbrukt energi (+kWh) = (2+2+3) x 1h = 7kWh
Produsert energi (-kWh) = 0 kWh (tas ikke med)
Resultat med PFB:
Forbrukt energi (+kWh) = (2+2) x 1h = 4kWh
Produsert energi (-kWh) = 3 x 1h = 3 kWh
NB! I energimålere som ikke har MID (dvs. ikke har PFx i benevnelsen) vil disse måleprinsippene være mulig å stille inn i parameter “MEASure”. Der er valgene A eller B.
Har dere energimålere som oppfyller Enovas krav til målenøyaktighet?
Har dere energimålere som oppfyller Enovas krav til målenøyaktighet?
Alle energimålere fra Carlo Gavazzi oppfyller Enovas krav til målenøyaktighet.
Jeg skal programmere energimåler EM270. Hvordan går jeg frem?
Jeg skal programmere energimåler EM270. Hvordan går jeg frem?
For å programmere energimåler EM270 får du god hjelp i denne brukerveiledningen på norsk. Her finner du informasjon om:
- Typebetegnelser
- Beskrivelse av fronten på måleren
- Indikering av måleverdier
- Tilkobling
- Indikering av måleroppsett
- Prosedyre for programmering
Tekniske data målere
- 2 stk. uavhengige 3-fase målekretser alternativt 6 stk. uavhengige 1-fase målekretser
- Nøyaktighetsklasse inklusive strømtransformatorer klasse 1/B
- Indikering av relevante parametere (kWh, kVArh, kW, kVAr, V, A,)
- Mulighet for summering av målekretser
- Pluggbare terminalblokker
- Leveres alternativt med RS485 Modbus grensesnitt, eller kombinasjon av RS485 Modbus grensesnitt og
pulsutganger - Modulærutførelse med byggebredde 4-moduler
Tekniske data strømtransformatorer
- 3-fase strømtransformatorer med fast kabel alternativt 80, 150 eller 200cm og plugg
- 3 forskjellige utførelser for maks. strøm hhv. 160, 250 eller 630A
- Maks. varig last 120%
- Stort dynamisk måleområde på strøm
