Heiser og rulletrapper

Med over 30 års erfaring i utvikling og salg av komponenter for heiser og rulletrapper kan vi tilby innovative og pålitelige produkter med en høy grad av sikkerhet. Fotoceller, magnetgivere, mekaniske endebrytere, sikkerhetsrelèer, mykstartere, frekvensomformere osv. sørger for en sikker drift av heiser og rulletrapper.

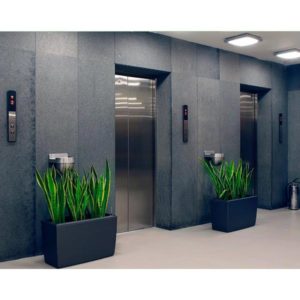

Elektriske heiser

Elektriske heiser gjør en rekke turer per dag. Komponentene i disse applikasjonene må garantere maksimal pålitelighet, nøyaktighet og robusthet. Carlo Gavazzi tilbyr et bredt utvalg av komponenter som sørger for at disse kravene er oppfylt.

Frekvensomformer med skreddersydde løsninger for heisapplikasjoner sikrer en god kjørekomfort fra etasje til etasje med høy presisjon.

Den bestselgende SPB2- og FMP-serien av magnetiske sensorer detekterer posisjonen av heisvognen på ulike nivåer i heissjakten. Nettovervåkingsrelé DPA51 er utviklet for å oppdage feil eller brudd i faserekkefølge. Jordfeilovervåkingsreleet DEB71 overvåker anlegget for mulig jordfeil. Dette er nødvendig for å beskytte personer mot fare for elektriske støt og bygninger mot brannfare. Sikkerhetsreléene SMS20, SMS31 og CL20D2A brukes til å overvåke nivelleringen av heisvognen. Inspeksjon av heisgropene og generelt forebyggende vedlikehold av heisene overvåkes av vårt utvalg av sikkerhetsmoduler (SMS20, SMS31, CL20D2A, CM40D0A og CM30D1A). Heisdøren kan blant annet utstyres med PE12 eller PD70 fotoelektriske sensorer for klemsikkerhet.

I høyhastighetsheiser er korrekt deteksjon av posisjon viktig og kan utføres med sensor PF74. Høy deteksjonshastighet sørger for sikker deteksjon selv i høye hastigheter. På grunn av sin smale utførelse kan sensoren monteres der det er begrenset plass. Utvalget av overvåkingsprodukter som blant annet overvåkingsreelene DPA51, DPA52 og DPA53 brukes til overvåking av nettkvalitet som igjen sørger for mindre feil og stopp av anlegget.

Termistorreléene DTA71 og DTA72 benyttes for å overvåke motortemperaturen og kan tidlig varsle ved overoppheting.

Energiovervåking får en stadig større rolle og brukes i økende grad for å sikre at heisen overholder LEED-kravene og andre standarder for energisparende tiltak. Våre EM210 og EM340 energimålere er godt egnet til disse formålene.

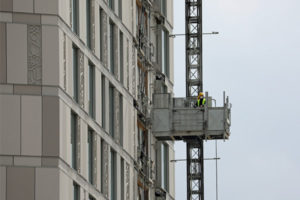

Elektriske vareheiser

Elektriske vareheiser er bygget for å tåle tøffe påkjenninger. Vareheiser benyttes spesielt for industrielt og kommersielt bruk. De er ideelle på steder som for eksempel kjøpesentre, varehus, hoteller etc. Konstruksjonen av disse heisene avviker fra standard heis, som f.eks fraværet av en segregert sjakt eller selve heisdøren. På grunn av dette anbefaler Carlo Gavazzi bruk av spesielle komponenter for å ivareta høy grad av sikkerhet.

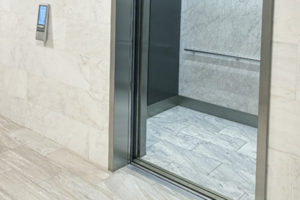

Hydrauliske heiser

Et hydraulisk heissystem løfter f.eks. en bil ved hjelp av en eller flere hydrauliske sylindere. Med hydrauliske heiser er det spesielt viktig å regulere utjevning mellom heisvogn og gulv. Det medfører fare dersom heisvognen ikke er i samme i nivå som gulvet når døren åpnes. For å unngå enhver form for ulykke er det viktig å overvåke heisvognen ved hjelp av sikkerhetssensorer i henhold til normene i heis- og maskindirektivene. Vår løsning består av to monostabile magnetbrytere montert på heisvognen som igjen er koblet til sikkerhetsmoduler slik at sikkerhetskontrollsystemet effektivt overvåker nivåjusteringen. To ekstra mono-stabile magnetbrytere gir en ekstra indikasjon på riktig utjevning til kontrollsystemet.

Modulene SMS20, SMS31 og CL20D2A brukes til å overvåke gulvnivået og tilpasning av heisvognen. Inspeksjon og vedlikeholdsrutiner av heisene kan utføres med bruk av våre sikkerhetsmoduler (SMS20, SMS31, CL20D2A, CM40D0A og CM30D1A). De er koblet til heisanlegget og til heiskontrollkortet. Når heisvognen kommer på gulvnivå vil den gi beskjed til kontrollkortet om å bremse ned hastigheten. Heisvognen vil da nivellere seg til gulvnivået. Disse sikkerhetsmodulene er i samsvar med Heisdirektivets standarder EN 81-20, EN 81-50, EN 12015 og EN 12016. Standardene gjelder for både passasjer- og vareheiser. EN 81-20 spesifiserer tekniske krav til konstruksjonen av heiser. EN 81-50 spesifiserer regler, beregninger og testing av løftekomponentene.

I et hydraulisk heissystem benyttes typisk frekvensomformere til å styre hydraulikkpumpen. Pumpen blir da regulert i henhold til behov, og med det sikres en god og energieffetiv løsning.

Rulletrapper

Når Carlo Gavazzi designer og utvikler produkter for innendørs og utendørs applikasjoner som blant annet rulletrapper er design og funksjon av produkter viktig. Vår serie produkter for rulletrapper inneholder induktive givere for å fastslå hastighet, posisjon og retning til rulletrappen. Optiske fotoceller benyttes for å detektere personer som bruker rulletrapp for automatisk skifte fra standby modus til driftsmodus (dobbel hastighet modus). Våre induktive sensorer i ICB-serien sørger for enkel utveksling av prosessdata til eksterne systemer med enkel og rimelig 3-leder kabling. ICB-serien er tilgjengelig fra M8 til M30.

Energimålere er aktuelt for å overvåke energiforbruket. Vårt utvalg av overvåkingsreleer gir ekstra kontrollfunksjoner og varsler om mulige funksjonsfeil. Eksempelvis over-/underspenning, over-/understrøm, fasefeil, feil faserekkefølge og overoppheting av motoren. Jordfeilreleet DEB71 sørger for overvåking av jordfeil som er viktig for å ivareta person- og brannsikkerhet. Carlo Gavazzi har også et stort sortiment innenfor elektromekaniske hjelpereleer.

I rulletrapper brukes frekvensomformere typisk til kjøring på “lav hastighet” eller standby modus når det ikke er personer i rulletrappen, for så å øke til driftmodus når det detekteres personer inn i rulletrappen. Veksling av drift- og standbymodus som skiftes med myk akselerasjon eller nedbremsing gjør dette til en komfortabel og god styring. Det sikrer også en lang levetid på rulletrappen.
