FAQ - Ofte stilte spørsmål
Hvordan aktivere fjerntilgang til UWP30RSEXXXxx controller
Tilgang til data fra lokal UWP30 controller er i mange tilfeller viktig for å øke fleksibiliteten i en installasjon. UWP30 controller monteres ofte lokalt i bygg og lagrer og logger alle verdier som du har valgt i “databasen” ved konfigureringen.
- Fjerntilgang aktiveres via LAN og nødvendige porter åpnes i brannmur. Dette betinger at ISP (internettleverandør) tildeler bygget en static IP. Det er denne static IP adressen som blir adressen for tilkobling til UWP30 controller. Følgende porter anbefales åpnet for full fleksibilitet. 80, 443, 502, 10000-10002, 52325-52326
- 4G modem. Med 4G modem slipper man å ha noe med det lokale nettverket å gjøre, og man bruker M2M SIM kort med ca 1 Gb datatrafikk. Husk å bestille static IP for SIM kortet. Da er det denne static IP-adressen som blir tilkoblingen til UWP30 controller. Dette settes opp direkte i controller ved bruk av konfigurasjonssoftware. Forslag til modem er UWP-MODEM-KIT-4G-EU-E02 og kjøpes fra Carlo Gavazzi AS.
- VPN. Nettverksansvarlig setter opp en VPN-tunnel gjennom brannmuren til bygget/nettverket. Dette gjør at enhetene som brukes til tilkobling må settes opp med VPN sertifikat/tilgang. Når dette er aktivert vil det være den lokale LAN IP-adressen som er tilkoblingen til controller. Dette er en “virtuell” port som gjør at enhetene du bruker “tror” den er tilkoblet det lokale LAN nettverket, og på den måten vil klare å åpne den interne WEB server på controller. Med denne løsningen er det ikke nødvendig å åpne porter, da alle portene vil være tilgjengelig via det lokale nettverket.
- Maia Cloud. Carlo Gavazzi har etablert en skytjeneste, Maia Cloud, som kan aktiveres i controller. Dette er en betalingstjeneste som gjør at man får tilgang til controllere via internett og sin egen innlogging på https://auth.maiaconnect.com. Dersom man har flere Controllere i sin portefølje vil dette være en god løsning. Løsningen tilsvarer VPN tjeneste som de fleste brannmurer har tilgang til.
Hvordan velger jeg ut komponenter til UWP3.0 styresystem?
I denne filen finner du en oversikt over komponenter til UWP3.0 styresystem. Filen er ajour per. september 2018, så nye produkter kan ha kommet til. Du vil til enhver tid finne alle produkter i produktutvelgelsen.

Jeg ønsker fjerntilgang til 3. generasjon controller
Det er mulig å få fjerntilgang, både til konfigureringen i controller og WEB server via internett. Det er dog noe som må forberedes på nettverket. Om du har static IP-adresse inn i installasjonen kan du lage nødvendige portforwardinger i routeren din. Dette gjør at forespørsler på gitt IP-adresse vil routes direkte til riktig enhet på ditt lokale nettverk, forutsatt at portforwardingen routes til controllers IP adresse. Disse portene må forwardes/åpnes for: 80, 443, 10000-10002 og 52325
Om du ikke har tilgang til static IP, kan du opprette DynDns profil hos en av tilbyderen som støttes av controller (se liste over tilbydere i konfigurasjonssoftware).
Jeg får feil ved kompilering eller skriving av program til 3. generasjon controller med Firmware versjon 7.x.xx
Om du får feil ved kompilering eller skriving av konfigurasjon med software versjon 7.x.xx, er det mulig at noen av funksjonene ikke er komplette. Dette gjelder spesielt varmefunksjon og Brannalarmfunksjon.
Ved denne feilen vil det mest sannsynlig være et av disse alternativene:
- Varmefunksjon mangler komponent på utgang.
Legg til utgang og aktiver «Varmeutgang « under menyen avansert og tilgjengelig utgangsstatus - Brannalarmfunksjon er ikke komplett.
Om du har valgt reset brannalarm, må du huske å aktivere reset brann under menyen avansert og tilgjengelig utgangsstatus
Ved ombygging fra 1. eller 2. generasjon Smarthus system til 3. generasjon får jeg feil på antall adresser
Ved oppgradering av eldre 1. eller 2 generasjon Smart hus installasjoner, er det viktig å holde kontroll på Dupline-adressene. Ved oppgradering av 2. generasjon anlegg er det mulig å importere 2. generasjons filen .scc. Da vil alle adressene som allerede er tildelt komponentene blir videreført. Alle lokasjonene og komponentene blir også videreført. Du må likevel lage alle funksjoner på nytt.
Ved oppgradering av 1. generasjon anlegg må hele anlegget omprogrammeres på adresse og komponent nivå.
NB!
For at denne jobben skal bli så komplett og enkel som mulig MÅ det benyttes software 6.5.33. Når alle produktene er lagt til, og de har blitt tildelt adresser, er det mulig å oppgradere til versjon 7.x.xx. for å ferdigstille med funksjoner etc.
Jeg har Smart hus installasjon av type 1 eller 2, og ønsker å oppgradere til 3. generasjon controller
Om du allerede har installert Smart Hus generasjon 1 eller 2, er det mulig å oppgradere mastergenerator/controller til 3. generasjon. Det er noen nye funksjoner du vil få nytte av, som bla. styring via integrert WEB-server.
Det anbefales å sette seg inn i 3. generasjon styresystem før man evt. går til skritt å oppgradere. Kontakt gjerne Carlo Gavazzi på epost angående råd. post@gavazzi.no
Det er mulig for installasjoner med 2. generasjon controller å importere konfigurasjonsfilen .scc for å forenkle oppsett av 3.generasjon controller. Alle funksjoner etc. må konfigureres på nytt.
For 1. generasjon installasjoner må hele anlegget omprogrammeres.
Hvor mye kan jeg belaste en dimmeutgang i Smarthouse styresystem?
Dimmeutgang har påstemplet en maks total belastning pr. utgang, eks. 2x230W eller 1x500W. Dette er den maksimale belastningen på dimmeutgangen under konstantdrift. Er det tilkoblet trafo, må man ta høyde for egetforbruk i trafo. En gylden regel er ca 10% egetforbruk på en elektronisk trafo, og ca 30% egetforbruk på en jernkjernetrafo.
Eksempel:
En dimmeutgang på 500W har jernkjernetrafo som belastning. Man må da trekke fra 150W på utgangen, og kan dermed belaste utgangen med 350W lyskilder. Det er viktig å ta høyde for dette da man prosjekterer anlegget for å unngå å feilbelaste dimmerne. Smart-House dimmere har overbelastningsvern, og vil indikere med blinkende fault LED ved overbelastning eller kortslutning. Man kan da prøve å ta strømmen fra dimmer og starte opp igjen for å se om fault LED er borte. Dette kan også forekomme når glødelampe ryker.
Hvordan legger jeg til Dupline® lysfunksjon i 3.generasjon Smarthouse som har SB2WEB24 eller SH2WEB24 controller?
I denne instruksjonsvideoen ser du hvordan man legger til Dupline lysfunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan bruker jeg hjelp-funksjonen i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen ser du hvordan man bruker hjelp-funksjonen i 3. generasjon styresystem fra Carlo Gavazzi med controller type SB2WEB24 og SH2WEB24:
Hvordan viser man utendørs temperatur i TEMDIS på 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen ser du hvordan man viser utendørs temperatur i TEMDIS på 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til varmefunksjon i 3.generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen ser du hvordan man legger til varmefunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til dimmerfunksjon i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller ?
I denne videoen viser vi hvordan man legger til dimmerfunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan stiller jeg inn klokke og dato i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen viser vi deg hvordan man stiller inn klokke og dato i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til en fotocelle for styring av lys i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen viser vi hvordan man legger til fotocelle for styring av lys i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan lager jeg sekvenser i 3. generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen viser vi deg hvordan man lager sekvenser i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til lysfunksjon i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller ?
Her ser du en video som viser hvordan man legger til lysfunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB234 eller SH2WEB24 controller:
Hvordan legger jeg til brannalarmfunksjon i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Her ser du en video som viser hvordan man legger til brannalarmfunksjoner i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til Dupline® dimmefunksjon i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller ?
Her ser du en video som viser hvordan man legger til Dupline dimmefunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til lokasjoner i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
Videoen viser hvordan man legger til lokasjoner i 3. generasjon styresystem fra Carlo Gavazzi.
Hvordan søker og legger jeg til moduler i 3. generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Her ser du en video som viser hvordan man søker og legger til moduler i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller:
Hvordan aktiverer jeg Dupline kompabilitetsmodus for å kunne benytte SH2DUG24 sammen med SB2WEB24 og SH2WEB24 controller?
Her ser du en video som viser hvordan man aktiverer Dupline® kompabilitetsmodus for å kunne benytte SH2DUG24 sammen med SxWEB24. Med SH2DUG kan man benytte 1. og 2. generasjons Smart-house komponenter på den nye 3. generasjons controlleren SxWEB24.
Jeg har problemer når jeg bruker intern sirene i røykvarsler ved innbruddsalarm. Jeg har CTRLX – 2. generasjon controller.
Smarthouse røykvarsler type BSG-SMO(A) er en avansert røykvarsler som har mange muligheter som bl.a. signal ved tilsmusset (IO4) alive signal (IO2), og overvåking av batterispenning (IO3). Disse blir ofte ikke brukt, og vi anbefaler å slette disse i programmet for å frigjøre adresser.
Vi anbefaler samtidig å bruke IO5 som er aktivering av intern sirene i RV som felles sirenefunksjon. Dette kan forårsake problemer i forbindelse med aktivering fra andre singaler enn røykvarsler. Årsaken til dette er at røykvarsleren sender et “alive” signal hvert 42. sekund. Ved akitvering av sirene i dette tidsrommet, kan røykvarsler internt aktivere IO1, som er signal ved røyk. Dette vil igjen forårsake en rekke omstendigheter som gjør at alarm kan virke som ustabil og liten mulighet for reset.
En løsning for dette kan være å bruke en ekstern sirene, der intern sirene i RV kun aktiveres ved røykdeteksjon på den aktuelle sensor. Eller last ned dette dokumentet, og evt. denne konfigurasjonsfilen som viser hvordan det er gjort i praksis.
Jeg har lastet FW 3.02.01 eller høyere, men får ikke kontakt med APP’n. Jeg har CTRLX 2. generasjon controller.
I konfigurasjonssoftwaren må du aktivere for Modbus på TCP/IP, samt sørge for at port 502_ er aktivert i controller (se bildet under)
Første gang du kjører appen blir du bedt om å slå inn passord. Default passord er: 1234. Dette kan endres i menyoppsettet.
I tillegg til dette må enhet som har installert App være på samme nettverk som Controller. Når du har tilgang til App’en er det en hjelpefil som viser hvordan bl.a. remote connection utføres.
Jeg har lastet ned App for Apple IOS, men får ikke kontakt med Controlleren som er av type CTRLX – 2. generasjon styresystem
For at App’n skal kommunisere med Controller CTRLX (2. generasjon styresystem) er du avhengig av å ha FW 3.02.01 eller høyere.
Jeg har en controller type X med WIN-CE operativsystem som låser seg (CTRLX – 2. generasjon)
Det er oppdaget en “minor bug” i selve controlleren ved ustabil nettspenning. Dette skjer kun i prosjekter med varmestyring og bruk av B5x-TEMDIS. Grunnet 2-veis kommunikasjon mellom termostat og controller, vil controlleren som ikke får kontakt med termostat gå i loop. Dette skjer ved utveksling av informasjon mellom termostat og controlleren samtidig som controller har ustabil nettspenning.
Feilen blir at controlleren ikke registrerer noen input, og det er da ikke mulig å styre eller kontrollere funksjoner. Denne feilen er rettet i nyere type Firmware (nyere enn 2.26.00).
Oppgradering av software og Firmware for controllere finner du her.
For de som ikke har mulighet for oppgradering, vil muligheten være å montere batteribackup med UPS123A og batteri HP7-12.
Jeg har mye feilalarmer på min smarthouse brannalarm. Hvorfor?
Smarthouse røykvarsler er optisk, som tilsier at det er et kammer i røykvarsleren som detekterer små partikler i luften ved brann.
Generelt så er alle røykvarslere sårbare ved montering. Montering rett ved ventilasjonsutløp, i bunn eller topp av trapp, i rom med trekk etc., kan være utfordrende for en røykvarsler. Den bør heller ikke monteres i rom med mye støv, eller monteres for tidlig i et byggeprosjekt.
Oftest skyldes falske alarmer at røykvarsleren er tilsmusset med støv. Det er mulig å støvsuge røykvarsleren, men da kun i nødstilfelle! Ved støvsuging vil man også kunne flytte på støv som ligger i røykvarsleren, noe som igjen kan utløse falske alarmer.
Generelt har en røykvarsler en levetid på 3-5 år, og bør da skiftes ut.
Jeg har et system med røykvarsler og batteri backup. Må jeg skifte batteri?
Det finnes to typer røykvarslere i Smarthouse systemet. Den ene røykvarsleren er med integrert 9V batteri. Dette batteriet må byttes en gang pr. år.
Den andre røykvarsleren er uten batteri. I dette tilfelle bør Smart House controlleren ha batteriforsyning direkte på controller. Dette batteriet er 12VDC 7.2Ah, og bør skiftes etter ca 5 år. For å øke levetiden på batteriet kan du lade ut batteriet av og til ved å ta strømmen på controlleren, slik at den blir forsynt fra batteriet i ca 1 time.
Hvordan løser jeg 2-polet brudd med Smarthouse styresystem?
2-polet brudd kan løses på flere måter. Man kan bruke 2 stk releutganger som styrer L1 og L2 eller L og N. Releutgangene bør adresseres likt, da vil de virke parallellt. Har du dimmer på 2-polet sone, kan du montere en modulær 2-polet bryter i skapet etter dimmeren.
Jeg ønsker buzzer eller lysdiode i armerings-/dearmeringstiden på alarmen. Jeg har 1. generasjon smarthouse styresystem med CTRLZ controller.
Når du bruker kodetastatur Noby NC-02 som kobles direkte mot Smart House bussen, så må du fysisk koble en buzzer til en releutgang og plassere bak kodetastaturet. Funksjonen på releutgangen kan du velge som innbruddsalarm og advarselsignal. Dette kan du også gjøre på lysdioden på kodetastaturet. Den integrerte lysdioden har adresse O7, og denne vil vanligvis være en signalkanal som linkes opp mot armeringsadressen. Du kan sette O7 til innbruddsalarm og advarselsignal. Da vil lysdioden blinke i utpasserings- og innpasseringstiden
Jeg får ikke røykvarslerne til å virke etter at jeg har byttet fra ELKOmatic mastergenerator til 1. generasjon Smarthouse mastergenerator/controller type CTRLZ.
Det er veldig viktig å teste alle funksjonene som tidligere var i ELKOmatic mastergenerator når du har skiftet til en Smart House controller. Om f.eks. brannalarmen ikke virker, kan det være at brannalarm avstill-funksjonen har blitt endret til en signalkanal ved overføring av ELKOmatic programmet til Smart House masteren. Systemet må detektere en brannalarm avstill-funksjon før brannalarmfunksjonen skal virke.
Lyset dimmer seg opp og ned, og jeg får ikke skrudd lyset av i mitt Smarthouse styresystem. Hvorfor?
Det kan være at det er en kortslutning på bussen, evt på kabelen, i et koblingspunkt eller internt i en komponent. Sjekk først at adressen på dimmeren er korrekt i henhold til det som er satt i konfigurasjonsprogrammet. En dimmer-funksjon skal ha funksjon “signalkanal”. Om du har valgt funksjonen “vekselkanal” kan også lyset dimme opp og ned.
Hvordan styrer jeg dimmer med analog lux-sensor i 1. generasjon Smarthouse styresystem med CTRLZ controller?
Dimmer type 2x230W, 1x500W og 2x575W har samme funksjon, mens dimmer 1x600W har egen funksjon. Kontakt oss for programmeringsforslag på begge dimmertypene.
Jeg får ikke åpnet Elkomatic konfigurasjonsfilen i Smart House programmet. Jeg har 1. generasjon styresystem med CTRLZ controller.
Elkomatic programmet som du har laget har gjerne fått benevnelsen “.x55”. For å få denne frem i Smart House programmet må det i feltet for filtype velges “*.*”, og i feltet filnavn velges “*.*”.
Da vil alle filer vises. Det er også viktig å huske hvor på PC`n filen er lagret.
Jeg skal bytte ut en Elko fotocelle som digital med en ny fra Smart House, analog. Hvordan gjør jeg dette i programmet? Jeg har 1. generasjon styresystem med CTRLZ controller.
Elko digital fotocelle er som oftest adressert til L8 og valgt som signalkanal i programmet. For å endre dette til en analog fotocelle, må du velge analog sensor i L8 adressen. Det er da viktig at den analoge fotocellen får adresse L8. Når du har valgt den som analog sensor, velger du funksjonen lux meter.
Har du typen BSH-LUX, så velger du posisjon A på DIP switch i fotocellen og dette valget i programmet. Da er fotocellen skalert mellom 5-5000 lux.
En normal verdi for å tenne utelyset ved skumring vil være ca 130 lux. Du velger da på-verdi 130 Lux, og av-verdi 150 Lux.
Hvilke måleverdier kan vises for EM340 kWh-målere?
Her finner du en oversikt over hvilke måleverdier som kan indikeres for EM340 kWh-målere:
00 – Aktiv energi kWh/aktiv effekt kW
01 – Generert aktiv energi kWh/aktiv effekt kW
02 – Aktiv energi kWh/volt VL-L gjennomsnitt
03 – Aktiv energi kWh/volt VL-N gjennomsnitt
04 – Aktiv energi kWh/Cos. ϕ systemverdi
05 – Aktiv energi kWh/frekvens Hz
06 – Reaktiv energi kVArh/reaktiv effekt kVAr
07 – Generert reaktiv energi kVArh/reaktiv effekt kVAr
08 – Aktiv energi kWh/tilsynelatende effekt kVA
09 – Aktiv energi kWh/***
10 – Aktiv energi kWh tidsperiode T1/aktiv effekt kW
11 – Aktiv energi kWh tidsperiode T2/aktiv effekt kW
12 – Aktiv energi kWh faseverdier L1, L2 og L3
13 – Tilsynelatende effekt kVA faseverdier L1, L2 og L3
14 – Reaktiv effekt kVAr faseverdier L1, L2 og L3
15 – Cos. ϕ faseverdier L1, L2 og L3
16 – Spenning V faseverdier L1-N, L2-N og L3-N
17 – Spenning V faseverdier L1-2, L2-3 og L3-N
18 – Strøm A faseverdier L1, L2 og L3
19 – Aktiv effekt kW faseverdier L1, L2 og L3
***) Indikering av gjennomsnittlig effekt kW over programmert periodetid (1-30m), samt lagret maksimalverdi av gjennomsnittlig effekt

Har dere energimålere som oppfyller Enovas krav til målenøyaktighet?
Alle energimålere fra Carlo Gavazzi oppfyller Enovas krav til målenøyaktighet.
Hvilke måleverdier kan vises for EM330 kWh-målere?
Her finner du en oversikt over hvilke måleverdier som kan indikeres for EM330 kWh-målere:
00 – Aktiv energi kWh/aktiv effekt kW
01 – Generert aktiv energi kWh/aktiv effekt kW
02 – Aktiv energi kWh/volt VL-L gjennomsnitt
03 – Aktiv energi kWh/volt VL-N gjennomsnitt
04 – Aktiv energi kWh/Cos. ϕ systemverdi
05 – Aktiv energi kWh/frekvens Hz
06 – Reaktiv energi kVArh/reaktiv effekt kVAr
07 – Generert reaktiv energi kVArh/reaktiv effekt kVAr
08 – Aktiv energi kWh/tilsynelatende effekt kVA
09 – Aktiv energi kWh/***
10 – Aktiv energi kWh tidsperiode T1/aktiv effekt kW
11 – Aktiv energi kWh tidsperiode T2/aktiv effekt kW
12 – Aktiv energi kWh faseverdier L1, L2 og L3
13 – Tilsynelatende effekt kVA faseverdier L1, L2 og L3
14 – Reaktiv effekt kVAr faseverdier L1, L2 og L3
15 – Cos. ϕ faseverdier L1, L2 og L3
16 – Spenning V faseverdier L1-N, L2-N og L3-N
17 – Spenning V faseverdier L1-2, L2-3 og L3-N
18 – Timeteller/strøm i N-leder
19 – Strøm A faseverdier L1, L2 og L3
20 – Aktiv effekt kW faseverdier L1, L2 og L3
***) Indikering av gjennomsnittlig effekt kW over programmert periodetid (1-30m), samt lagret maksimalverdi av gjennomsnittlig effekt

Hvilke måleverdier kan vises for kWh-målere i EM112-serien?
Her finner du en oversikt over hvilke måleverdier som kan indikeres for EM112 kWh-målere:
00 – Aktiv energi kWh/effekt kW
01 – Generert aktiv energi kWh/effekt kW
02 – Aktiv energi kWh/volt V
03 – Aktiv energi kWh/ampere A
04 – Aktiv energi kWh/Cos. ϕ
05 – Aktiv energi kWh/frekvens Hz
06 – Reaktiv energi kVArh/reaktiv effekt kVAr
07 – Generert reaktiv energi kVArh/reaktiv effekt kVAr
08 – Aktiv energi kWh/***)
09 – Aktiv energi kWh/effekt kW tidsperiode T1
10 – Aktiv energi kWh/effekt kW tidsperiode T2
***) Indikering av gjennomsnittlig effekt kW over programmert periodetid (1-30m), samt lagret maksimalverdi av gjennomsnittlig effekt

Hvilke måleverdier kan vises for kWh-målere i EM111-serien?
Her finner du en oversikt over hvilke måleverdier som kan indikeres for EM111 kWh-målere:
00 – Energiforbruk aktiv energi kWh
01 – Produsert-/generert energi kWh
02 – Aktiv effekt kW
03 – Spenning V
04 – Strøm A
05 – Cos. ϕ (L = induktiv, C = kapasitiv)
06 – Frekvens Hz
07 – Energiforbruk reaktiv energi kVArh
08 – Produsert-/generert reaktiv energi kVArh
09 – Reaktiv effekt kVAr
10 – Gjennomsnittlig effekt kW over progr. periodetid (1-30m)
11 – Lagret maksimalverdi av 10
12 – Energiforbruk aktiv energi kWh tariff 1
13 – Energiforbruk aktiv energi kWh tariff 2
***) Indikering av gjennomsnittlig effekt kW over programmert periodetid (1-30m), samt lagret maksimalverdi av gjennomsnittlig effekt

Hvordan går jeg frem for å programmere energimåler EM340?
For å programmere energimåler EM340 får du god hjelp i denne brukermanualen.
Her finner du informasjon om:
- Typebetegnelser
- Beskrivelse av fronten på måleren
- Tilkobling
- Indikering av måleverdier
- Prosedyre for programmering
- Informasjonsmenyer
Litt om EM340-serien:
- 3-fase energi-/forbruksmåler 230/400VAC, maks. 65A
- Nøyaktighetsklasse 1/B
- Indikering av alle relevante parametere (kWh, kVArh, kW, kVAr, V, A, cos ϕ, Hz)
- Bakgrunnsbelyst LCD display med touch funksjon

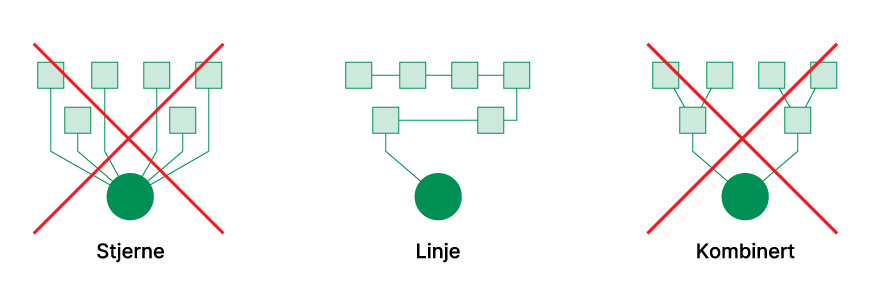

- Leveres alternativt med pulsutgang (S0), RS485 Modbus eller MBUS grensesnitt
- Modulærutførelse med byggebredde 3-moduler

Jeg skal programmere energimåler EM330. Hvordan går jeg frem?
For å programmere energimåler EM330 får du god hjelp i denne brukerveiledningen på norsk. Her finner du informasjon om:
- Typebetegnelser
- Beskrivelse av fronten på måleren
- Indikering av måleverdier
- Indikering av måleroppsett
- Tilkobling
- Prosedyre for programmering
- Sluttkontroll
Litt om EM330:
• 3-fase energi-/forbruksmåler 230/400VAC for måling via strømtransformatorer
• Nøyaktighetsklasse 1/B
• Indikering av alle relevante parametere (kWh, kVArh, kW, kVAr, V, A, cos ϕ, Hz)
• Bakgrunnsbelyst LCD display med touch funksjon
• Leveres alternativt med pulsutgang (S0), RS485 Modbus eller MBUS grensesnitt
• Modulærutførelse med byggebredde 3-moduler

Jeg skal programmere energimåler EM270. Hvordan går jeg frem?
For å programmere energimåler EM270 får du god hjelp i denne brukerveiledningen på norsk. Her finner du informasjon om:
- Typebetegnelser
- Beskrivelse av fronten på måleren
- Indikering av måleverdier
- Tilkobling
- Indikering av måleroppsett
- Prosedyre for programmering

Tekniske data målere
- 2 stk. uavhengige 3-fase målekretser alternativt 6 stk. uavhengige 1-fase målekretser
- Nøyaktighetsklasse inklusive strømtransformatorer klasse 1/B
- Indikering av relevante parametere (kWh, kVArh, kW, kVAr, V, A,)
- Mulighet for summering av målekretser
- Pluggbare terminalblokker
- Leveres alternativt med RS485 Modbus grensesnitt, eller kombinasjon av RS485 Modbus grensesnitt og
pulsutganger - Modulærutførelse med byggebredde 4-moduler
Tekniske data strømtransformatorer
- 3-fase strømtransformatorer med fast kabel alternativt 80, 150 eller 200cm og plugg
- 3 forskjellige utførelser for maks. strøm hhv. 160, 250 eller 630A
- Maks. varig last 120%
- Stort dynamisk måleområde på strøm
Jeg skal programmere energimåler EM112. Hvordan går jeg frem?
For å programmere energimåler EM112 får du god hjelp i denne brukerveiledningen på norsk. Her finner du informasjon om:
- Typebetegnelser
- Beskrivelse av fronten på måleren
- Indikering av måleverdier
- Tilkobling
- Programmering
Litt om EM112 energi-/forbruksmåler:
- 1-fase energi-/forbruksmåler 230VAC maks. 100A
- Nøyaktighetsklasse 1/B
- Indikering av alle relevante parametere (kWh, kVArh, kW, kVAr, V, A, cos ϕ, Hz)
- Bakgrunnsbelyst LCD display med touch funksjon
- Leveres alternativt med pulsutgang (S0), RS485 Modbus eller MBUS grensesnitt
- Modulærutførelse med byggebredde 2-moduler
- MID annex D godkjente versjoner

Indikering av måleverdier og betjening av EM26 energi-/nettanalysatorer
I denne betjeningsveiledningen finner du svar på de fleste spørsmål om indikering av måleverdier og betjening av EM26 energi-/nettanalysatorer.
Litt om EM26-serien:
EM26-96 er en energi-/nettanalysator som gir tilgang til alle relevante parametre og verdier på elektriske nett. Målingene presenteres i et bakgrunnsbelyst LCD display.
- Måling av øyeblikksverdier
Måling av alle grunnleggende parametre: Spenning (V), strøm (A), aktiv effekt (kW), reaktiv effekt (kVAr), tilsynelatende effekt (kVAr), cos. phi. (PF), frekvens (Hz). - Måling av overharmoniske
Måling av THD på strøm og spenning - Måling av gjennnomsnittsverdier (dmd)
Strøm (A), aktiv effekt (kW), reaktiv effekt (kVA). Programmerbar periodetid 1-30 minutter (fabrikkinstilling 15 min.). Lagrer og presenterer også maks. dmd mht. disse verdiene - Måling av energiforbruk
Måling av både aktiv energi (kWh) og reaktiv energi (kVArh). - Timetellerfunksjon
Driftstimeteller. - Opsjoner
Inntil 3 digitale utganger (1xåpen kollektor, 3xåpen kollektor eller 2xrele) for alarm- eller pulsfunksjoner (kWh/kVArh). Seriell kommunikasjon RS485 MODBUS. 3 digitale innganger som kan benyttes for tilkobling av eksterne pulssignaler fra for eksempel fjernvarmemålere, vannmengdemålere etc.

Indikering av måleverdier og veiledning til betjening av EM24 energi-/nettanalysatorer
I betjeningsveiledningen til EM24 på norsk finner du svar på de fleste spørsmål angående indikering av måleverdier og betjening av EM24 energi-/nettanalysatorer.
Litt om EM24-serien:
EM24 er en 3-fase kWh måler/energianalysator som kan benyttes både i enkle og avanserte anvendelser. Målingene presenteres i et LCD display.
- Måling av øyeblikksverdier
Måling av alle grunnleggende parametere: Spenning (V), strøm (A), aktiv effekt (kW), reaktiv effekt (kVAr), tilsynelatende effekt (kVAr), cos. Φ (PF), frekvens (Hz). - Måling av gjennnomsnittsverdier (dmd)
Strøm (A), aktiv effekt (kW), reaktiv effekt (kVA). Programmerbar periodetid 1-30 minutter (fabrikkinstilling 15 min.). Lagrer og presenterer også maks. dmd mht. disse verdiene. - Måling av energiforbruk
Måling av både aktiv energi (kWh) og reaktiv energi (kVArh). - Timetellerfunksjon
Driftstimeteller. - Utførelser
Direktemåler maks. 65A. 2 stk. digitale utganger (puls/alarm). Direktemåler maks. 65A. 3 stk. digitale innganger og RS485 MODBUS kommunikasjon. Måler med innganger for strømtransformatorer 5A. 2 stk. digitale utganger (puls/alarm). Måler med innganger for strømtransformatorer 5A. 3 stk. digitale
innganger og RS485 MODBUS kommunikasjon. Digitale utganger er programmerbare og kan for eksempel benyttes som puls eller alarmutganger. Digitale innganger kan for eksempel benyttes som pulsinnganger fra eksterne målere (vannmengde, fjernvarme, gassmengde osv.).

Hvordan tilkobler og programmerer jeg energimålere i EM111-serien?
For å få hjelp til å tilkoble og programmere energimålere i EM111-serien, kan du se mer informasjon denne brukerveiledingen.
Om EM111-serien:
- 1-fase energi-/forbruksmåler 230VAC maks. 45A
- Nøyaktighetsklasse 1/B
- Indikering av alle relevante parametere (kWh, kVArh, kW, kVAr, V, A, cos ϕ, Hz)
- Bakgrunnsbelyst LCD display med touch funksjon
- Leveres alternativt med pulsutgang (S0), RS485 Modbus eller MBUS grensesnitt
- Modulærutførelse med byggebredde 1-modul
- Kommer i MID annex D godkjente versjoner
Her finner du en oversikt over måleverdier som kan vises for EM111

Hvordan går jeg frem når jeg skal programmere nettanalysator WM20?
Nettanalysator WM20 må programmeres i henhold til tilkoblet nett (type nett og omsetningsforhold på strømtransformatorer). I tillegg til dette må funksjonalitet på benyttede opsjonsmoduler programmeres. Se mer informasjon om fremgangsmåten for å programmere nettanalysator WM20 i denne brukerveiledningen.
Litt om WM20:
Måling av øyeblikksverdier: Måling av alle grunnleggende parametre som spenning (V), strøm (A), aktiv effekt (kW), reaktiv effekt (kVAr), tilsynelatende effekt (kVAr), cos. phi. (PF), frekvens (Hz).
Måling av overharmoniske: Måling av THD på strøm og spenning.
Måling av gjennnomsnittsverdier (dmd): Strøm (A), aktiv effekt (kW), reaktiv effekt (kVA). Programmerbar periodetid 1-60 minutter (fabrikkinstilling 15 min.). Lagrer og presenterer også maks. dmd mht. disse verdiene.
Måling og lagring av maks. verdier: Lagring av maks. verdier momentan og gjennomsnitt over måleperiode (programmerbar 1-60 minutter) på strøm, aktiv effekt, reaktiv effekt og tilsynelatende effekt.
Måling av energiforbruk: Måling av både aktiv energi (kWh) og reaktiv energi (kVArh).
Timetellerfunksjon: Driftstimeteller.
Opsjoner: 2 releutganger for alarm/puls. 2 statiske utganger for alarm/puls. RS485/RS232 grensesnitt. Ethernet grensesnitt. BACNet MSTP eller IP grensesnitt. Profibus grensesnitt

Hvorfor vil ikke frekvensomformeren starte motor?
Sjekk at omformeren står i “Rdy” (Ready / klar) og ikke “Inh”.
Mangler du drive enable inngangen vil ikke frekvensomformeren kjøre selv om du har startsignal.
Hvilken type jordfeilbryter anbefales foran frekvensomformeren?
Ved 1-fase mating:
SI type klasse A
Ved 3-fase mating:
SI type klasse B
Hvilken størrelse på potmeter skal det benyttes?
Vi anbefaler 10KOhm. Dette gir deg et godt område å justere frekvensomformeren på. Men du kan bruke fra 2KOhm og oppover.
Har C200-serien frekvensomformere inngang for termokontakt eller PTC-føler?
Ja, DI5(klemme 14) har denne funksjonen, og settes opp i parameter 34 som settes til thermistor (2).
Hvordan stiller jeg inn fotocelle forsterker S142ARNN og S142BRNN?
Hvordan stiller jeg inn fotocelle forsterker S142ARNN og S142BRNN?
For hjelp til innstilling av fotocelle forsterkerrelèer type S142ARNN og S142BRNN, kan du ta en titt i denne enkle norske veiledningen.
Datablader: Se fotocelle forsterkerrelèer

Hvorfor får jeg dårlig rekkevidde med direktevirkende fotoceller?
Hvorfor får jeg dårlig rekkevidde med direktevirkende fotoceller?
Dersom du opplever dårlig eller ustabil deteksjon ved fotoceller med direktevirkende funksjon, skal du være klar over følgende reduksjonstabell for objekter. Objekter med lyse farger vil gjerne gi god refleksjon, mens objekter med mørke farger gir dertil dårligere refleksjon.
Objekt og faktor
———————————————————————-
Kodak kort R27 / Hvitt : Faktor 1.0
Kodak kort R27 / Grått : Faktor 0.4
———————————————————————-
Papir / Sort, matt : Faktor 0.1 – 0.4
———————————————————————-
Trevirke / Rått : Faktor 0.4 – 0.8
———————————————————————-
Plast / Folie grå : Faktor 0.3 – 0.6
Plast / Grå : Faktor 0.5 – 0.7
Plast / Styropor, hvit : Faktor 1.0 – 1.2
———————————————————————-
Bomull / Hvit : Faktor 0.5 – 0.8
———————————————————————-
Aluminium / Sort eloksert : Faktor 1.1 – 1.8
———————————————————————-
Rustfritt stål / Polert : Faktor 1.2 – 2.0
———————————————————————-
Hvorfor får jeg falske deteksjoner med fotoceller som detekterer mot reflektor?
Om du har montert en fotocelle som har deteksjon med reflektor, og det er stadige feildeteksjoner, kan dette ha en sammenheng med objektet som detekteres. Dersom objektene som detekteres har skinnende og veldig reflekterende overflater, som for eksempel chrome på biler, kan selve chromen på bilen reflektere lysstrålen tilbake til fotocellen og du har feildeteksjon.
For å løse dette må du skifte fotocellen til en type som har polariseringsfilter. Typisk funksjon for denne typen fotocelle er at lysstrålen går via et internt polariseringsfilter i fotocellen, og således “filtrerer” bort falske deteksjoner.
Kan ståltypen gjøre at jeg får dårligere rekkevidde på induktive givere?
Kan ståltypen gjøre at jeg får dårligere rekkevidde på induktive givere?
Alle induktive givere har oppgitt standard rekkevidden mot stål av typen Fe360. Ved bruk av induktiv giver mot andre ståltyper kan rekkevidden reduseres i henhold til følgende skala:
Reduksjonsfaktor induktiv giver
- Stål, Fe360: 100%
- Forniklet messing, CrNi: 80 %
- Messing, CuZn: 50%
- Aluminium, Al: 50%
- Kobber, Cu: 30%
Hvorfor får jeg ustabil deteksjon med kapasitive givere?
Hvorfor får jeg ustabil deteksjon med kapasitive givere?
Om man bruker kapasitive givere for deteksjon av væskenivå eller andre type nivå, skal man være klar over sensoren sitt deteksjonsprinsipp.
Kapasitive givere registrerer endringer i kapasitansen på objektet/mediet det skal detektere. Kapasitansen i omgivelsene til giveren kan endres ved høy grad av omgivelsesfuktighet, noe som kan forårsake feildeteksjon. Dvs. at høy luftfuktighet eller vann kan gjøre at kapasitiv giver blir ustabil. Kapasitiv giver bør derfor anvendes i tørre og konstante klimaforhold.

Jeg har nivårele type CLx2EA1xx, men har bare 1 elektrode
Jeg har nivårele type CLx2EA1xx, men har bare 1 elektrode
Nivårelèet har innebygget funksjon som håndterer automatisk innpumping eller utpumping. Ved utpumping vil relèet være aktivt så lenge det er væske mellom referanse elektrode, høy elektrode og lav elektrode. Ved funksjon innpumping, vil relèet være aktivt så lenge det kun er væske på referanse elektrode. I dette tilfellet er både lav og høy elektrode ikke i kontakt med væsken.
Om du kun bruker 1 elektrode for væskedeteksjon må tanken være av ledende materiale, og referansen kan således være tanken i seg selv. Husk at klemme 5 (Y2) og 6 (Y1) må laskes. Med denne funksjonen vil relèet være aktivt kun når elektroden ikke er i kontakt med vann ved innpumping. Ved utpumping vil relèet være aktivt når elektroden er i kontakt med væske.
Se gjerne dette dokumentet for produktbeskrivelse og grunnleggende tekniske data. Her finner du også overgangstabell fra nivårelèer som har utgått fra sortimentet vårt.
Her finner datablader for nivårelèer.

Hvorfor får jeg alarm på mykstarter når jeg setter på spenning?
Det er sannsynligvis på grunn av feil faserekkefølge inn på mykstarter (alarm blinker med 2 blink).
Bytt om L1 og L2 og feilen forsvinner. Alternativt kan du slå av faserekkefølgen ved å holde inne knappen “TEST/RESET” i 10 sekunder.
Hvordan slår jeg av faserekkefølgen på mykstarteren?
Du slår av faserekkefølgen ved å holde inne knappen “TEST/RESET” i 10 sekunder. Da vi gul LED tenne på rotasjonssymbolet.
Hvordan setter jeg motorvernet til manuell re-sett på mykstarteren?
Du setter den til manuell ved å holde inne knappen “TEST/RESET” i 5 sekunder. Da vi gul LED tenne på manuell.
