Product Description

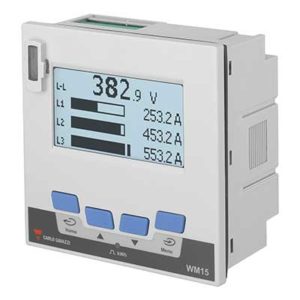

WM1596AV53XOXPFB Nettanalysator 96×96
Nettanalysator med digital utgang, MID-godkjent. Elnummer: 8200252
Tilleggsinformasjon
| Vekt | 295 g |
|---|---|
| Dimensjoner | 100 × 110 × 95 mm |
| Elnummer | |
| Last | |
| Utgang | |
| Display | |
| Hustype | |
| Grensesnitt Strømtrafo | |
| Forpakningsant. |
Beskrivelse
Enkel og brukervennlig nettanalysator med bakgrunnsbelyst LCD-display. Måler og indikerer alle relevante verdier/parametere inklusive THD. Med digital alarm-/pulsutgang. For panelmontasje DIN 96x96mm. Selvforsynt (forsynes av målespenning). Med MID godkjenning.
Datablad
Norsk brukerveiledning
Installasjonsmanual
Manual
Modbus protokoll
Programvare
FAQ
Kan man bruke den digitale utgangen på energi-/kwh målere og nettanalysatorer som grenseverdi-/alarmutgang?
Kan man bruke den digitale utgangen på energi-/kwh målere og nettanalysatorer som grenseverdi-/alarmutgang?
Ja på måler type EM540AV23XO1X og EM530DINAV53XO1X som har digital utgang, samt på nettanalysator WM15AV53XOSxxx.
Det er mulig å benytte digital utgang alternativt som pulsutgang (pulser/kWh) eller grenseverdi-/alarmutgang. Ved bruk som grenseverdi-/alarmutgang er det mulig å velge mellom mange forskjellige parametere som aktiv effekt (kW), strøm (A), spenning (V), frekvens (Hz) osv. Programmeres med grenser for aktivering og deaktivering (hysterese) og eventuelt tidsforsinkelse.
Elektronisk utgang maks. 42VAC/DC 100mA som alternativt kan tilkobles digital inngang på I/O-system, eller med for eksempel 24V hjelpespenning kan betjene et hjelperele.
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
En MID-godkjent energimåler anvendes ofte der målerdata skal brukes til avregning og videre dokumentasjon for fakturering av energiforbruk. Det finnes 2 kategorier innenfor MID: PFA og PFB.
PFA (forbruksmåling): Uansett strømretning er alltid effekten positiv og vil øke den positive energien (+kWh). Den negative energien eventuelt ved energiproduksjon er ikke tilgjengelig som egne parameter. Produsert energi vil heller ikke bli medtatt på den totale kWh verdien.
PFB (dobbeltmålt energi): For hver måling summeres energiene for hver fas L1, L2 og L3. De fasene med positiv effekt øker den positive energimålingen (+kWh). De faser med negativ effekt øker den negative energimålingen (- kWh)
Eksempel:
I en installasjon er effekten i 1 time:
L1 = +2kW, L2=+2kW og L3= -3kW
Resultat med PFA:
Forbrukt energi (+kWh) = (2+2+3) x 1h = 7kWh
Produsert energi (-kWh) = 0 kWh (tas ikke med)
Resultat med PFB:
Forbrukt energi (+kWh) = (2+2) x 1h = 4kWh
Produsert energi (-kWh) = 3 x 1h = 3 kWh
NB! I energimålere som ikke har MID (dvs. ikke har PFx i benevnelsen) vil disse måleprinsippene være mulig å stille inn i parameter “MEASure”. Der er valgene A eller B.
Hvordan stille inn omsetningsforhold (CT ratio) for strømtransformator?
Hvordan stille inn omsetningsforhold (CT ratio) for strømtransformator?
Standard strømtransformatorer benyttes for å måle AC strøm, og med et omsetningsforhold (Current Transformer Ratio) omformes denne til et målesignal 0-5AAC. Strømtransformatorer består av en metallkjerne med en kobbervikling. Antall viklinger er i henhold til omsetningsforhold. En strømtransformator 600/5A har for eksempel 120 viklinger.
For å regne ut korrekt omsetningsforhold til en strømtransformator med 0-5A utgang tar du trafoens primærstrøm, for eksempel 600A, og deler på sekundærutgangen som er 5A. Dette blir 600/5 = 120. Da skal omsetningsforholdet (CT ratio) settes til 120 på energimåleren eller nettanalysatoren som trafoen skal tilkobles.
Jeg har feilmåling. Energimåleren viser mindre verdi enn forventet.
Jeg har feilmåling. Energimåleren viser mindre verdi enn forventet.
I forbindelse med effekt og energimåling er det svært viktig at målekrets med hensyn til strøm og spenning tilkobles riktig til måleutstyr (energi-/forbruksmålere, nettanalysatorer, måleverdiomformere osv.).
Feil tilkobling kan få følgende konsekvenser:
- Måling av fasevinkel mellom strøm og spenning (cos. ϕ) blir feil, slik at måling av effekt (kW) og energi (kWh og kVArh) blir feil.
- Feil energiretning slik at måleutstyr med hensyn til energi (kWh) ikke registrerer noe forbruk.
Strømtransformatorer har merking både på tilkoblingsterminaler og på sidene. Det benyttes 3 forskjellige standarder (K= S1 = P1), (L = S2 = P2). Dersom en forholder seg til merkingen K og L kan en god regel være at K = kraft og L = last.
Strømtransformatorer skal monteres med siden merket med K mot tilførsel (kraft), og siden merket med L mot last. Tilkoblingsterminaler skal kobles i henhold til koblingsskjema til aktuelle tilkoblede instrumentering. Feil montasje eller tilkobling av strømtransformatorer vil medføre feil på målinger.
I tillegg til at det er viktig å forholde seg til K og L på strømtransformatorer, er det også svært viktig av det er samsvar mellom strøm- og spenningstilkoblingene på måleutstyr. Feil tilkobling medfører feil måling av fasevinkel (cos. ϕ). Som resultat gir dette feil verdier på måling av effekt (kW) samt energi (kWh og kVArh).
