Jeg har en nettanalysator WM1596AV53HOSX som er mørk ved oppstart

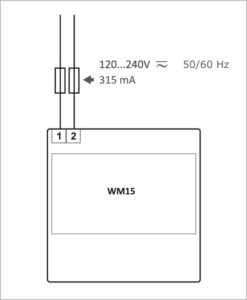

Nettanalysatoren WM1596AV53HOSX er avhengig å ha en separat forsyningsspenning. Forsyningsspenningen mellom 120-240VAC/DC tilkobles klemme 1 og 2.

Hva er forskjellen på energimåler med MID kategori PFA og PFB?

En MID-godkjent energimåler anvendes ofte der målerdata skal brukes til avregning og videre dokumentasjon for fakturering av energiforbruk. Det finnes 2 kategorier innenfor MID: PFA og PFB.

PFA (forbruksmåling): Uansett strømretning er alltid effekten positiv og vil øke den positive energien (+kWh). Den negative energien eventuelt ved energiproduksjon er ikke tilgjengelig som egne parameter. Produsert energi vil heller ikke bli medtatt på den totale kWh verdien.

PFB (dobbeltmålt energi): For hver måling summeres energiene for hver fas L1, L2 og L3. De fasene med positiv effekt øker den positive energimålingen (+kWh). De faser med negativ effekt øker den negative energimålingen (- kWh)

Eksempel:
I en installasjon er effekten i 1 time:
L1 = +2kW, L2=+2kW og L3= -3kW

Resultat med PFA:
Forbrukt energi (+kWh) = (2+2+3) x 1h = 7kWh
Produsert energi (-kWh) = 0 kWh (tas ikke med)

Resultat med PFB:
Forbrukt energi (+kWh) = (2+2) x 1h = 4kWh
Produsert energi (-kWh) = 3 x 1h = 3 kWh

NB!  I energimålere som ikke har MID (dvs. ikke har PFx i benevnelsen) vil disse måleprinsippene være mulig å stille inn i parameter “MEASure”. Der er valgene A eller B.

Hvordan stille inn omsetningsforhold (CT ratio) for strømtransformator?

Standard strømtransformatorer benyttes for å måle AC strøm, og med et omsetningsforhold (Current Transformer Ratio) omformes denne til et målesignal 0-5AAC. Strømtransformatorer består av en metallkjerne med en kobbervikling. Antall viklinger er i henhold til omsetningsforhold. En strømtransformator 600/5A har for eksempel 120 viklinger.

For å regne ut korrekt omsetningsforhold til en strømtransformator med 0-5A utgang tar du trafoens primærstrøm, for eksempel 600A, og deler på sekundærutgangen som er 5A. Dette blir 600/5 = 120. Da skal omsetningsforholdet (CT ratio) settes til 120 på energimåleren eller nettanalysatoren som trafoen skal tilkobles.

Jeg har feilmåling. Energimåleren viser mindre verdi enn forventet.

I forbindelse med effekt og energimåling er det svært viktig at målekrets med hensyn til strøm og spenning tilkobles riktig til måleutstyr (energi-/forbruksmålere, nettanalysatorer, måleverdiomformere osv.).

Feil tilkobling kan få følgende konsekvenser:

• Måling av fasevinkel mellom strøm og spenning (cos. ϕ) blir feil, slik at måling av effekt (kW) og energi (kWh og kVArh) blir feil.
• Feil energiretning slik at måleutstyr med hensyn til energi (kWh) ikke registrerer noe forbruk.

Strømtransformatorer har merking både på tilkoblingsterminaler og på sidene. Det benyttes 3 forskjellige standarder (K= S1 = P1), (L = S2 = P2). Dersom en forholder seg til merkingen K og L kan en god regel være at K = kraft og L = last.

Strømtransformatorer skal monteres med siden merket med K mot tilførsel (kraft), og siden merket med L mot last. Tilkoblingsterminaler skal kobles i henhold til koblingsskjema til aktuelle tilkoblede instrumentering. Feil montasje eller tilkobling av strømtransformatorer vil medføre feil på målinger.

I tillegg til at det er viktig å forholde seg til K og L på strømtransformatorer, er det også svært viktig av det er samsvar mellom strøm- og spenningstilkoblingene på måleutstyr. Feil tilkobling medfører feil måling av fasevinkel (cos. ϕ). Som resultat gir dette feil verdier på måling av effekt (kW) samt energi (kWh og kVArh).
