Product Description

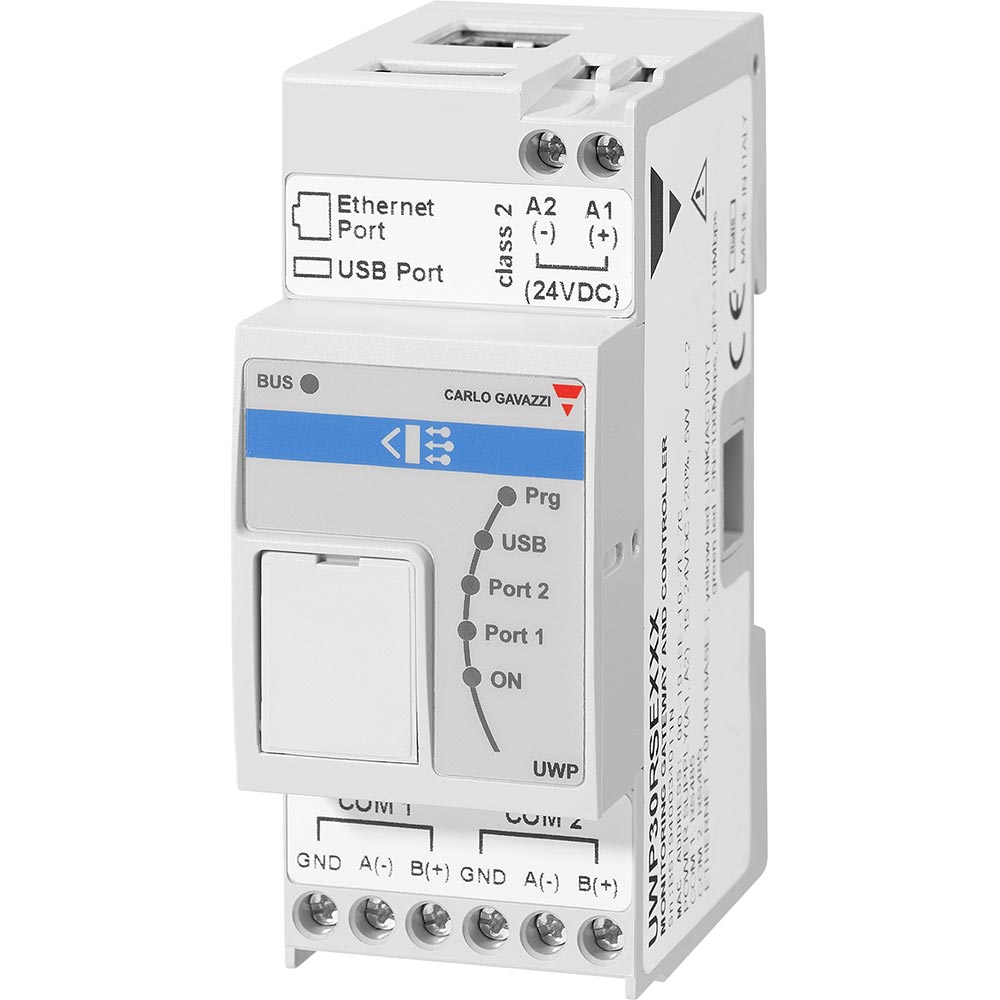

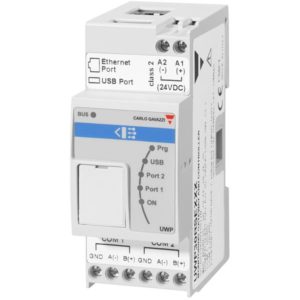

UWP30RSEXXXSE Controller
WEB basert universal controller med BACnet TCP/IP og Modbus TCP/IP. 15-30VDC. Utvidet IoT cyber secure UL silver rating Elnummer: 4540270
Tilleggsinformasjon
| Vekt | 160 g |
|---|---|
| Dimensjoner | 115 × 135 × 55 mm |
| Funksjonstype | |
| Elnummer | |
| Hustype | |
| Forsyning | |
| Montering | |
| Modul | |
| Funksjon | |
| Forpakningsant. |
Beskrivelse
UWP30RSEXXXSE Controller. Universal WEB basert controller UWP, for DIN-skinne montering, 2 moduler, 15-24VDC forsyningsspenning. UWP30RSEXXX har intern lagringskapasitet på 3 Gb for lagring av energidata og analoge data. Controlleren har også mange avanserte funksjoner som gjør at den er velegnet til å utføre avanserte styringer. Controlleren blir ofte brukt til lysstyringssystemer med DALI. Enheten kan og tilkobles alle nettanalysatorer og energimeter fra Carlo Gavazzi, samt lagre og logge alle typer analoge verdier. Enheten har integrert BACnet TCP/IP og Modus TCP/IP protokoller. Den er også Microsoft Azure og AWS sertifisert for IoT. Protokoller som MQTT og rest API er integrert. UWP3.0 systemet kan bygges sammen med alle øvrige Smart Dupline komponenter. Denne utgaven har utvidet Cyber security i henhold til IoT og er en av få WEB baserte controllere som har oppnått silver rating i UL.
Datablad
Installasjonsmanual enhet
Brukermanual programmeringsverktøy
Brukermanual webinterface
Brukermanual Microsoft Azure
Brukermanual API
Konfigurasjonssoftware
Programvare opplæring
Mini USB driver
MAIA Cloud connector software
Brukermanual MAIA Cloud
FAQ
Hvordan legge til energimeter i UWP30?
Hvordan legge til energimeter i UWP30%
Hvordan se live-data i UWP30?
Hvordan se live-data i UWP30?
Hvordan kompilere prosjekt og sende til UWP30?
Hvordan kompilere prosjekt og sende til UWP30?
Hvordan endre navn på energimåler og signaler i UWP30?
Hvordan endre navn på energimåler og signaler i UWP30?
Hvordan endre IP-adresse i UWP30?
Hvordan endre IP-adresse i UWP30?
Hvordan aktivere signaler i BACnet for UWP30?
Hvordan aktivere signaler i BACnet for UWP30?

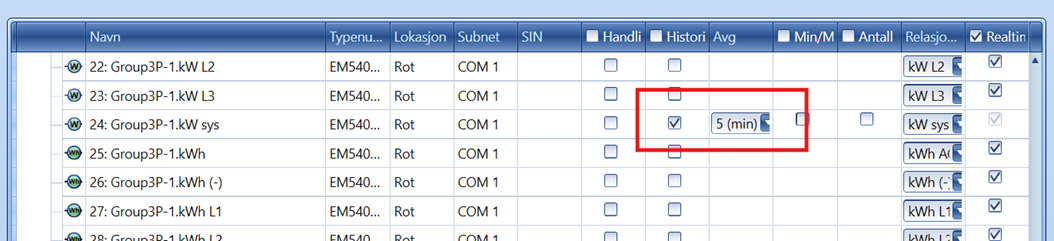

Hvordan aktivere logg for utvalgte signaler i UWP30?
Hvordan aktivere logg for utvalgte signaler i UWP30?
Hvordan endre "admin" bruker og passord på UWP30 controller?
Hvordan endre "admin" bruker og passord på UWP30 controller?
Her ser du hvordan du kan endre “admin” bruker og passord på UWP30 controller:
UWP30 WEBapp - hvordan sende automatiske rapporter?
UWP30 WEBapp - hvordan sende automatiske rapporter?
I controlleren`s WEBapp er det mulig å sette opp automatisk utsendelser av rapporter, enten til epost mottager eller FTP server.
Da det ikke er egen epostklient integrert i controller må du anvende din egen epostserver. Alternativt kan du etablere en konto eller epost via google.com. Dersom du velger Google sin SMTP server må du huske å aktivere et såkalt “APP passord” via google kontoen din. Bruk det i feltet “SMTP passord”.
Når SMTP kontoen er aktiv og du har testet at denne virker (lurt å sende deg en test epost for å verifisere at epost går gjennom) kan du etablere en rapport i fanen “maler” med de dataene du ønsker skal være inkludert i rapporten.
Når rapporten er laget og lagret velger du “Tidsplaner” og fyller ut de nødvendige feltene. Der velger du mottagere (som du etablerte i SMTP oppsettet), samt tidsintervallet for utsendelsen. Det er også her du velger hvilken rapport du skal sende.
Tips: Dersom du skal sende flere rapporter til forskjellige mottagere kan du lage flere SMTP kontoer (bare kopier informasjonen du har fra den første). Da kan du sende forskjellige rapporter til forskjellige mottagere.

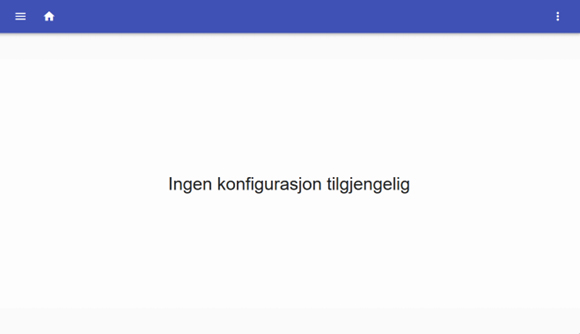

UWP30 WEBapp viser "ingen konfigurasjon tilgjengelig"
UWP30 WEBapp viser “ingen konfigurasjon tilgjengelig”
Når jeg logger på UWP30 controllerens IP-adresse fra nettleseren min får jeg dette bildet:
Dette betyr ikke nødvendigvis at controlleren ikke har noen aktiv konfigurasjon, men det betyr at konfigurasjonen i controllereren ikke har noen “signaler” den kan bruke.
Dersom du f.eks. har lagt inn 1 stk. energimeter og ikke brukt signalene fra energimeteret videre enten i en funksjon eller i databasen, vil du typisk få denne beskjeden fra WEBapp. For å løse dette må du aktivere signalene ved å anvende dem i en funksjon eller aktivere signalet i databasen. For å aktivere signalet i databasen må du velge ett eller flere signaler der du aktiverer logg.
Hvordan aktivere fjerntilgang til UWP30RSEXXXxx controller
Hvordan aktivere fjerntilgang til UWP30RSEXXXxx controller
Tilgang til data fra lokal UWP30 controller er i mange tilfeller viktig for å øke fleksibiliteten i en installasjon. UWP30 controller monteres ofte lokalt i bygg og lagrer og logger alle verdier som du har valgt i “databasen” ved konfigureringen.
- Fjerntilgang aktiveres via LAN og nødvendige porter åpnes i brannmur. Dette betinger at ISP (internettleverandør) tildeler bygget en static IP. Det er denne static IP adressen som blir adressen for tilkobling til UWP30 controller. Følgende porter anbefales åpnet for full fleksibilitet. 80, 443, 502, 10000-10002, 52325-52326
- 4G modem. Med 4G modem slipper man å ha noe med det lokale nettverket å gjøre, og man bruker M2M SIM kort med ca 1 Gb datatrafikk. Husk å bestille static IP for SIM kortet. Da er det denne static IP-adressen som blir tilkoblingen til UWP30 controller. Dette settes opp direkte i controller ved bruk av konfigurasjonssoftware. Forslag til modem er UWP-MODEM-KIT-4G-EU-E02 og kjøpes fra Carlo Gavazzi AS.
- VPN. Nettverksansvarlig setter opp en VPN-tunnel gjennom brannmuren til bygget/nettverket. Dette gjør at enhetene som brukes til tilkobling må settes opp med VPN sertifikat/tilgang. Når dette er aktivert vil det være den lokale LAN IP-adressen som er tilkoblingen til controller. Dette er en “virtuell” port som gjør at enhetene du bruker “tror” den er tilkoblet det lokale LAN nettverket, og på den måten vil klare å åpne den interne WEB server på controller. Med denne løsningen er det ikke nødvendig å åpne porter, da alle portene vil være tilgjengelig via det lokale nettverket.
- Maia Cloud. Carlo Gavazzi har etablert en skytjeneste, Maia Cloud, som kan aktiveres i controller. Dette er en betalingstjeneste som gjør at man får tilgang til controllere via internett og sin egen innlogging på http://maiaconnect.com/. Dersom man har flere Controllere i sin portefølje vil dette være en god løsning. Løsningen tilsvarer VPN tjeneste som de fleste brannmurer har tilgang til.
