Product Description

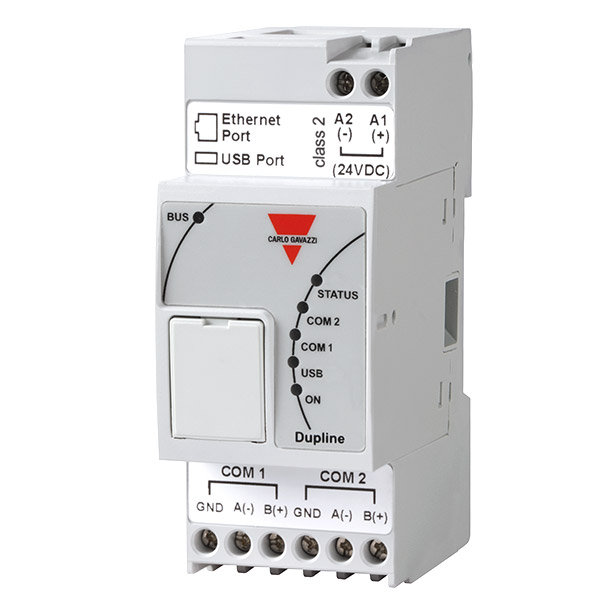

SB2WEB24 Controller – UTGÅTT
Produktet er erstattet av UWP30RSEXXX. Dupline Feltbuss Controller, for DIN-skinne montering, 2 moduler, 15-24VDC forsyningsspenning. Elnummer: 4540640
Tilleggsinformasjon
| Funksjon | |
|---|---|
| Elnummer | |
| Hustype | |
| Forsyning | |
| Montering |
Beskrivelse
Produktet er erstattet av UWP30RSEXXX. SB2WEB24 Dupline Feltbuss Controller for styresystem. For DIN-skinne montering, 2 moduler, 15-24VDC forsyningsspenning.. Enheten er hjernen i Smart Dupline buss-systemet og er basiskomponenten som alle øvrige Smart Dupline enheter er avhenging av for å fungere. Controlleren anvendes også til kommunikasjon mot øvrige systemer via Modbus TCP/IP eller BACnet TCP/IP.
FAQ
Jeg ønsker fjerntilgang til 3. generasjon controller
Jeg ønsker fjerntilgang til 3. generasjon controller
Det er mulig å få fjerntilgang, både til konfigureringen i controller og WEB server via internett. Det er dog noe som må forberedes på nettverket. Om du har static IP-adresse inn i installasjonen kan du lage nødvendige portforwardinger i routeren din. Dette gjør at forespørsler på gitt IP-adresse vil routes direkte til riktig enhet på ditt lokale nettverk, forutsatt at portforwardingen routes til controllers IP adresse. Disse portene må forwardes/åpnes for: 80, 443, 10000-10002 og 52325
Om du ikke har tilgang til static IP, kan du opprette DynDns profil hos en av tilbyderen som støttes av controller (se liste over tilbydere i konfigurasjonssoftware).

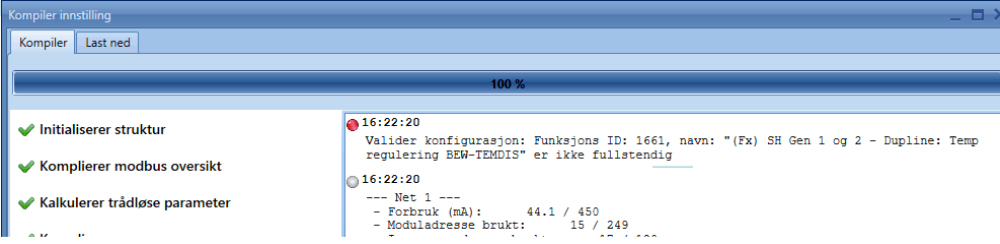

Jeg får feil ved kompilering eller skriving av program til 3. generasjon controller med Firmware versjon 7.x.xx
Jeg får feil ved kompilering eller skriving av program til 3. generasjon controller med Firmware versjon 7.x.xx
Om du får feil ved kompilering eller skriving av konfigurasjon med software versjon 7.x.xx, er det mulig at noen av funksjonene ikke er komplette. Dette gjelder spesielt varmefunksjon og Brannalarmfunksjon.
Ved denne feilen vil det mest sannsynlig være et av disse alternativene:
- Varmefunksjon mangler komponent på utgang.
Legg til utgang og aktiver «Varmeutgang « under menyen avansert og tilgjengelig utgangsstatus

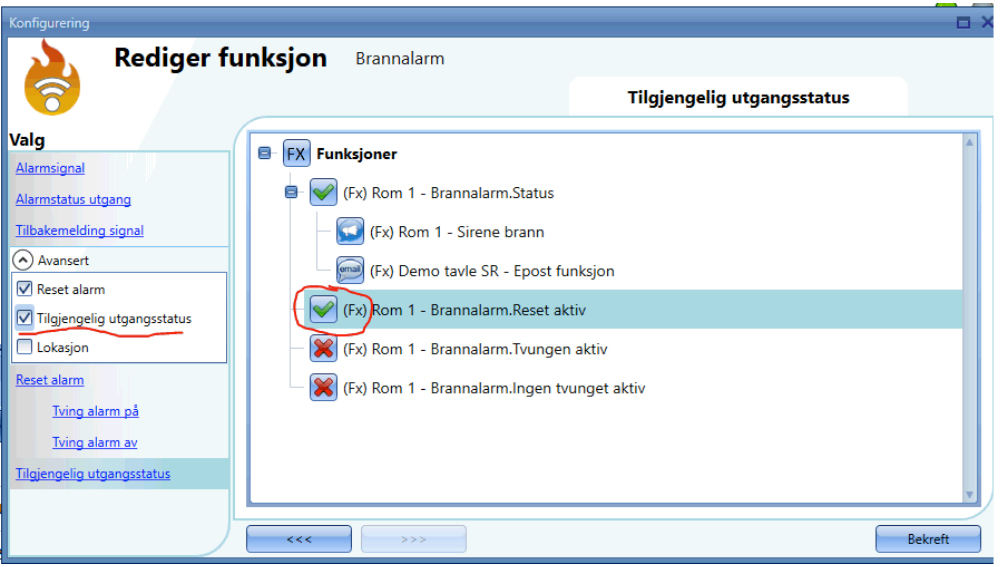

- Brannalarmfunksjon er ikke komplett.
Om du har valgt reset brannalarm, må du huske å aktivere reset brann under menyen avansert og tilgjengelig utgangsstatus
Ved ombygging fra 1. eller 2. generasjon Smarthus system til 3. generasjon får jeg feil på antall adresser
Ved ombygging fra 1. eller 2. generasjon Smarthus system til 3. generasjon får jeg feil på antall adresser
Ved oppgradering av eldre 1. eller 2 generasjon Smart hus installasjoner, er det viktig å holde kontroll på Dupline-adressene. Ved oppgradering av 2. generasjon anlegg er det mulig å importere 2. generasjons filen .scc. Da vil alle adressene som allerede er tildelt komponentene blir videreført. Alle lokasjonene og komponentene blir også videreført. Du må likevel lage alle funksjoner på nytt.
Ved oppgradering av 1. generasjon anlegg må hele anlegget omprogrammeres på adresse og komponent nivå.
NB!
For at denne jobben skal bli så komplett og enkel som mulig MÅ det benyttes software 6.5.33. Når alle produktene er lagt til, og de har blitt tildelt adresser, er det mulig å oppgradere til versjon 7.x.xx. for å ferdigstille med funksjoner etc.
Jeg har Smart hus installasjon av type 1 eller 2, og ønsker å oppgradere til 3. generasjon controller
Om du allerede har installert Smart Hus generasjon 1 eller 2, er det mulig å oppgradere mastergenerator/controller til 3. generasjon. Det er noen nye funksjoner du vil få nytte av, som bla. styring via integrert WEB-server.
Det anbefales å sette seg inn i 3. generasjon styresystem før man evt. går til skritt å oppgradere. Kontakt gjerne Carlo Gavazzi på epost angående råd. post@gavazzi.no
Jeg har Smart hus installasjon av type 1 eller 2, og ønsker å oppgradere til 3. generasjon controller
Det er mulig for installasjoner med 2. generasjon controller å importere konfigurasjonsfilen .scc for å forenkle oppsett av 3.generasjon controller. Alle funksjoner etc. må konfigureres på nytt.
For 1. generasjon installasjoner må hele anlegget omprogrammeres.
Hvordan legger jeg til Dupline® dimmefunksjon i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller ?
Hvordan legger jeg til Dupline® dimmefunksjon i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller ?
Her ser du en video som viser hvordan man legger til Dupline dimmefunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til Dupline® lysfunksjon i 3.generasjon Smarthouse som har SB2WEB24 eller SH2WEB24 controller?
Hvordan legger jeg til Dupline® lysfunksjon i 3.generasjon Smarthouse som har SB2WEB24 eller SH2WEB24 controller?
I denne instruksjonsvideoen ser du hvordan man legger til Dupline lysfunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan bruker jeg hjelp-funksjonen i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan bruker jeg hjelp-funksjonen i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen ser du hvordan man bruker hjelp-funksjonen i 3. generasjon styresystem fra Carlo Gavazzi med controller type SB2WEB24 og SH2WEB24:
Hvordan stiller jeg inn klokke og dato i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan stiller jeg inn klokke og dato i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen viser vi deg hvordan man stiller inn klokke og dato i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan viser man utendørs temperatur i TEMDIS på 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan viser man utendørs temperatur i TEMDIS på 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen ser du hvordan man viser utendørs temperatur i TEMDIS på 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til varmefunksjon i 3.generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan legger jeg til varmefunksjon i 3.generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen ser du hvordan man legger til varmefunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til dimmerfunksjon i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller ?
Hvordan legger jeg til dimmerfunksjon i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller ?
I denne videoen viser vi hvordan man legger til dimmerfunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til en fotocelle for styring av lys i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan legger jeg til en fotocelle for styring av lys i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen viser vi hvordan man legger til fotocelle for styring av lys i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til brannalarmfunksjon i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan legger jeg til brannalarmfunksjon i 3.generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Her ser du en video som viser hvordan man legger til brannalarmfunksjoner i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan lager jeg sekvenser i 3. generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan lager jeg sekvenser i 3. generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
I denne videoen viser vi deg hvordan man lager sekvenser i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB24 eller SH2WEB24 controller:
Hvordan legger jeg til lysfunksjon i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller ?
Hvordan legger jeg til lysfunksjon i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller ?
Her ser du en video som viser hvordan man legger til lysfunksjon i 3. generasjon styresystem fra Carlo Gavazzi som har SB2WEB234 eller SH2WEB24 controller:
Hvordan legger jeg til lokasjoner i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan legger jeg til lokasjoner i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller?
Denne videoen viser hvordan man legger til lokasjoner i 3. generasjon styresystem fra Carlo Gavazzi.
Hvordan søker og legger jeg til moduler i 3. generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Hvordan søker og legger jeg til moduler i 3. generasjon Smarthouse styresystem som har SB2WEB24 eller SH2WEB24 controller?
Her ser du en video som viser hvordan man søker og legger til moduler i 3. generasjon styresystem som har SB2WEB24 eller SH2WEB24 controller:
Hvordan aktiverer jeg Dupline kompabilitetsmodus for å kunne benytte SH2DUG24 sammen med SB2WEB24 og SH2WEB24 controller?
Hvordan aktiverer jeg Dupline kompabilitetsmodus for å kunne benytte SH2DUG24 sammen med SB2WEB24 og SH2WEB24 controller?
Her ser du en video som viser hvordan man aktiverer Dupline® kompabilitetsmodus for å kunne benytte SH2DUG24 sammen med SxWEB24. Med SH2DUG kan man benytte 1. og 2. generasjons Smart-house komponenter på den nye 3. generasjons controlleren SxWEB24.
Hvor mye kan jeg belaste en dimmeutgang i Smarthouse styresystem?
Hvor mye kan jeg belaste en dimmeutgang i Smarthouse styresystem?
Dimmeutgang har påstemplet en maks total belastning pr. utgang, eks. 2x230W eller 1x500W. Dette er den maksimale belastningen på dimmeutgangen under konstantdrift. Er det tilkoblet trafo, må man ta høyde for egetforbruk i trafo. En gylden regel er ca 10% egetforbruk på en elektronisk trafo, og ca 30% egetforbruk på en jernkjernetrafo.
Eksempel:
En dimmeutgang på 500W har jernkjernetrafo som belastning. Man må da trekke fra 150W på utgangen, og kan dermed belaste utgangen med 350W lyskilder. Det er viktig å ta høyde for dette da man prosjekterer anlegget for å unngå å feilbelaste dimmerne. Smart-House dimmere har overbelastningsvern, og vil indikere med blinkende fault LED ved overbelastning eller kortslutning. Man kan da prøve å ta strømmen fra dimmer og starte opp igjen for å se om fault LED er borte. Dette kan også forekomme når glødelampe ryker.
Hvordan løser jeg 2-polet brudd med Smarthouse styresystem?
Hvordan løser jeg 2-polet brudd med Smarthouse styresystem?
2-polet brudd kan løses på flere måter. Man kan bruke 2 stk releutganger som styrer L1 og L2 eller L og N. Releutgangene bør adresseres likt, da vil de virke parallellt. Har du dimmer på 2-polet sone, kan du montere en modulær 2-polet bryter i skapet etter dimmeren.
Lyset dimmer seg opp og ned, og jeg får ikke skrudd lyset av i mitt Smarthouse styresystem. Hvorfor?
Lyset dimmer seg opp og ned, og jeg får ikke skrudd lyset av i mitt Smarthouse styresystem. Hvorfor?
Det kan være at det er en kortslutning på bussen, evt på kabelen, i et koblingspunkt eller internt i en komponent. Sjekk først at adressen på dimmeren er korrekt i henhold til det som er satt i konfigurasjonsprogrammet. En dimmer-funksjon skal ha funksjon “signalkanal”. Om du har valgt funksjonen “vekselkanal” kan også lyset dimme opp og ned.
