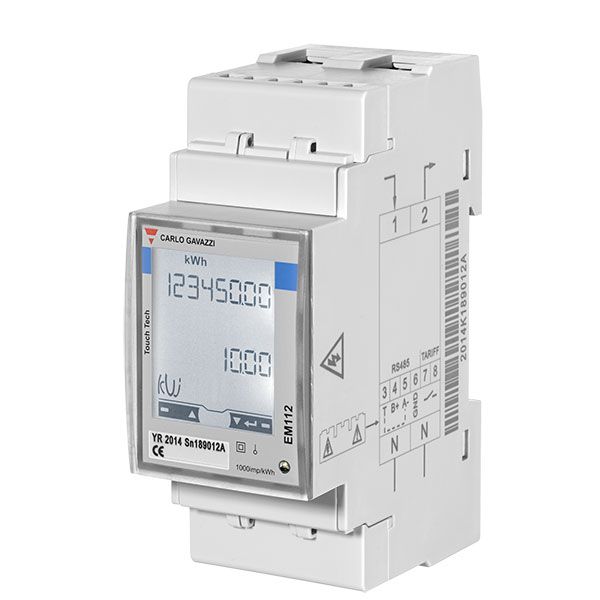

EM112DINAV01XS1X Energimåler
Energimåler 1-fase direktemåler maks. 100A med RS485 Modbus grensesnitt. Elnummer: 8200688
Tilleggsinformasjon
| Last | |
|---|---|
| Elnummer | |
| Utgang | |
| Display | |
| Hustype |
Beskrivelse
EM112DINAV01XS1X Energimåler/kWh-måler. 1-fase direkte måler 230VAC, maks. last 100AAC. Med RS485 Modbus grensesnitt. Bakgrunnsbelyst LCD touch display. Tilgang til alle relevante elektriske verdier som V, A, W, cos. phi osv. Modulærutførelse med byggebredde 2-moduler.
Brukerveiledning (norsk)
Datablad
Installasjonsmanual
Programvare
Modbus-protokoll
FAQ
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
En MID-godkjent energimåler anvendes ofte der målerdata skal brukes til avregning og videre dokumentasjon for fakturering av energiforbruk. Det finnes 2 kategorier innenfor MID: PFA og PFB.
PFA (forbruksmåling): Uansett strømretning er alltid effekten positiv og vil øke den positive energien (+kWh). Den negative energien eventuelt ved energiproduksjon er ikke tilgjengelig som egne parameter. Produsert energi vil heller ikke bli medtatt på den totale kWh verdien.
PFB (dobbeltmålt energi): For hver måling summeres energiene for hver fas L1, L2 og L3. De fasene med positiv effekt øker den positive energimålingen (+kWh). De faser med negativ effekt øker den negative energimålingen (- kWh)
Eksempel:
I en installasjon er effekten i 1 time:
L1 = +2kW, L2=+2kW og L3= -3kW
Resultat med PFA:
Forbrukt energi (+kWh) = (2+2+3) x 1h = 7kWh
Produsert energi (-kWh) = 0 kWh (tas ikke med)
Resultat med PFB:
Forbrukt energi (+kWh) = (2+2) x 1h = 4kWh
Produsert energi (-kWh) = 3 x 1h = 3 kWh
NB! I energimålere som ikke har MID (dvs. ikke har PFx i benevnelsen) vil disse måleprinsippene være mulig å stille inn i parameter “MEASure”. Der er valgene A eller B.
Har dere energimålere som oppfyller Enovas krav til målenøyaktighet?
Har dere energimålere som oppfyller Enovas krav til målenøyaktighet?
Alle energimålere fra Carlo Gavazzi oppfyller Enovas krav til målenøyaktighet.
Hvilke måleverdier kan vises for kWh-målere i EM112-serien?
Hvilke måleverdier kan vises for kWh-målere i EM112-serien?
Her finner du en oversikt over hvilke måleverdier som kan indikeres for EM112 kWh-målere:
00 – Aktiv energi kWh/effekt kW
01 – Generert aktiv energi kWh/effekt kW
02 – Aktiv energi kWh/volt V
03 – Aktiv energi kWh/ampere A
04 – Aktiv energi kWh/Cos. ϕ
05 – Aktiv energi kWh/frekvens Hz
06 – Reaktiv energi kVArh/reaktiv effekt kVAr
07 – Generert reaktiv energi kVArh/reaktiv effekt kVAr
08 – Aktiv energi kWh/***)
09 – Aktiv energi kWh/effekt kW tidsperiode T1
10 – Aktiv energi kWh/effekt kW tidsperiode T2
***) Indikering av gjennomsnittlig effekt kW over programmert periodetid (1-30m), samt lagret maksimalverdi av gjennomsnittlig effekt
Jeg skal programmere energimåler EM112. Hvordan går jeg frem?
Jeg skal programmere energimåler EM112. Hvordan går jeg frem?
For å programmere energimåler EM112 får du god hjelp i denne brukerveiledningen på norsk. Her finner du informasjon om:
- Typebetegnelser
- Beskrivelse av fronten på måleren
- Indikering av måleverdier
- Tilkobling
- Programmering
Litt om EM112 energi-/forbruksmåler:
- 1-fase energi-/forbruksmåler 230VAC maks. 100A
- Nøyaktighetsklasse 1/B
- Indikering av alle relevante parametere (kWh, kVArh, kW, kVAr, V, A, cos ϕ, Hz)
- Bakgrunnsbelyst LCD display med touch funksjon
- Leveres alternativt med pulsutgang (S0), RS485 Modbus eller MBUS grensesnitt
- Modulærutførelse med byggebredde 2-moduler
- MID annex D godkjente versjoner
