Product Description
BH8-CTRLZ-230 Smarthouse controller – UTGÅTT

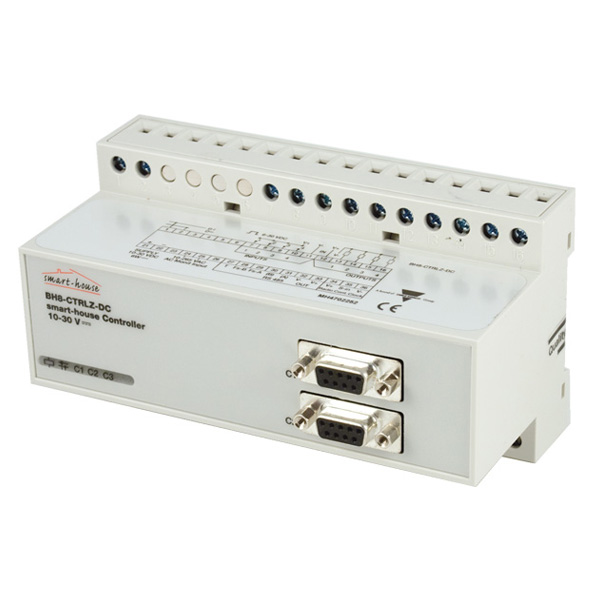

BH8-CTRLZ-230 SMART-HOUSE CONTROLLER 230V
Beskrivelse
Datablad
Datablad
FAQ
Ved ombygging fra 1. eller 2. generasjon Smarthus system til 3. generasjon får jeg feil på antall adresser
Ved ombygging fra 1. eller 2. generasjon Smarthus system til 3. generasjon får jeg feil på antall adresser
Ved oppgradering av eldre 1. eller 2 generasjon Smart hus installasjoner, er det viktig å holde kontroll på Dupline-adressene. Ved oppgradering av 2. generasjon anlegg er det mulig å importere 2. generasjons filen .scc. Da vil alle adressene som allerede er tildelt komponentene blir videreført. Alle lokasjonene og komponentene blir også videreført. Du må likevel lage alle funksjoner på nytt.
Ved oppgradering av 1. generasjon anlegg må hele anlegget omprogrammeres på adresse og komponent nivå.
NB!
For at denne jobben skal bli så komplett og enkel som mulig MÅ det benyttes software 6.5.33. Når alle produktene er lagt til, og de har blitt tildelt adresser, er det mulig å oppgradere til versjon 7.x.xx. for å ferdigstille med funksjoner etc.
Jeg har Smart hus installasjon av type 1 eller 2, og ønsker å oppgradere til 3. generasjon controller
Om du allerede har installert Smart Hus generasjon 1 eller 2, er det mulig å oppgradere mastergenerator/controller til 3. generasjon. Det er noen nye funksjoner du vil få nytte av, som bla. styring via integrert WEB-server.
Det anbefales å sette seg inn i 3. generasjon styresystem før man evt. går til skritt å oppgradere. Kontakt gjerne Carlo Gavazzi på epost angående råd. post@gavazzi.no
Jeg har Smart hus installasjon av type 1 eller 2, og ønsker å oppgradere til 3. generasjon controller
Det er mulig for installasjoner med 2. generasjon controller å importere konfigurasjonsfilen .scc for å forenkle oppsett av 3.generasjon controller. Alle funksjoner etc. må konfigureres på nytt.
For 1. generasjon installasjoner må hele anlegget omprogrammeres.
Hvor mye kan jeg belaste en dimmeutgang i Smarthouse styresystem?
Hvor mye kan jeg belaste en dimmeutgang i Smarthouse styresystem?
Dimmeutgang har påstemplet en maks total belastning pr. utgang, eks. 2x230W eller 1x500W. Dette er den maksimale belastningen på dimmeutgangen under konstantdrift. Er det tilkoblet trafo, må man ta høyde for egetforbruk i trafo. En gylden regel er ca 10% egetforbruk på en elektronisk trafo, og ca 30% egetforbruk på en jernkjernetrafo.
Eksempel:
En dimmeutgang på 500W har jernkjernetrafo som belastning. Man må da trekke fra 150W på utgangen, og kan dermed belaste utgangen med 350W lyskilder. Det er viktig å ta høyde for dette da man prosjekterer anlegget for å unngå å feilbelaste dimmerne. Smart-House dimmere har overbelastningsvern, og vil indikere med blinkende fault LED ved overbelastning eller kortslutning. Man kan da prøve å ta strømmen fra dimmer og starte opp igjen for å se om fault LED er borte. Dette kan også forekomme når glødelampe ryker.
Hvordan løser jeg 2-polet brudd med Smarthouse styresystem?
Hvordan løser jeg 2-polet brudd med Smarthouse styresystem?
2-polet brudd kan løses på flere måter. Man kan bruke 2 stk releutganger som styrer L1 og L2 eller L og N. Releutgangene bør adresseres likt, da vil de virke parallellt. Har du dimmer på 2-polet sone, kan du montere en modulær 2-polet bryter i skapet etter dimmeren.
Jeg ønsker buzzer eller lysdiode i armerings-/dearmeringstiden på alarmen. Jeg har 1. generasjon smarthouse styresystem med CTRLZ controller.
Jeg ønsker buzzer eller lysdiode i armerings-/dearmeringstiden på alarmen. Jeg har 1. generasjon smarthouse styresystem med CTRLZ controller.
Når du bruker kodetastatur Noby NC-02 som kobles direkte mot Smart House bussen, så må du fysisk koble en buzzer til en releutgang og plassere bak kodetastaturet. Funksjonen på releutgangen kan du velge som innbruddsalarm og advarselsignal. Dette kan du også gjøre på lysdioden på kodetastaturet. Den integrerte lysdioden har adresse O7, og denne vil vanligvis være en signalkanal som linkes opp mot armeringsadressen. Du kan sette O7 til innbruddsalarm og advarselsignal. Da vil lysdioden blinke i utpasserings- og innpasseringstiden
Jeg får ikke røykvarslerne til å virke etter at jeg har byttet fra ELKOmatic mastergenerator til 1. generasjon Smarthouse mastergenerator/controller type CTRLZ.
Jeg får ikke røykvarslerne til å virke etter at jeg har byttet fra ELKOmatic mastergenerator til 1. generasjon Smarthouse mastergenerator/controller type CTRLZ.
Det er veldig viktig å teste alle funksjonene som tidligere var i ELKOmatic mastergenerator når du har skiftet til en Smart House controller. Om f.eks. brannalarmen ikke virker, kan det være at brannalarm avstill-funksjonen har blitt endret til en signalkanal ved overføring av ELKOmatic programmet til Smart House masteren. Systemet må detektere en brannalarm avstill-funksjon før brannalarmfunksjonen skal virke.
Lyset dimmer seg opp og ned, og jeg får ikke skrudd lyset av i mitt Smarthouse styresystem. Hvorfor?
Lyset dimmer seg opp og ned, og jeg får ikke skrudd lyset av i mitt Smarthouse styresystem. Hvorfor?
Det kan være at det er en kortslutning på bussen, evt på kabelen, i et koblingspunkt eller internt i en komponent. Sjekk først at adressen på dimmeren er korrekt i henhold til det som er satt i konfigurasjonsprogrammet. En dimmer-funksjon skal ha funksjon “signalkanal”. Om du har valgt funksjonen “vekselkanal” kan også lyset dimme opp og ned.
Hvordan styrer jeg dimmer med analog lux-sensor i 1. generasjon Smarthouse styresystem med CTRLZ controller?
Hvordan styrer jeg dimmer med analog lux-sensor i 1. generasjon Smarthouse styresystem med CTRLZ controller?
Dimmer type 2x230W, 1x500W og 2x575W har samme funksjon, mens dimmer 1x600W har egen funksjon. Kontakt oss for programmeringsforslag på begge dimmertypene.
Jeg får ikke åpnet Elkomatic konfigurasjonsfilen i Smart House programmet. Jeg har 1. generasjon styresystem med CTRLZ controller.
Jeg får ikke åpnet Elkomatic konfigurasjonsfilen i Smart House programmet. Jeg har 1. generasjon styresystem med CTRLZ controller.
Elkomatic programmet som du har laget har gjerne fått benevnelsen “.x55”. For å få denne frem i Smart House programmet må det i feltet for filtype velges “*.*”, og i feltet filnavn velges “*.*”.
Da vil alle filer vises. Det er også viktig å huske hvor på PC`n filen er lagret.
Jeg skal bytte ut en Elko fotocelle som digital med en ny fra Smart House, analog. Hvordan gjør jeg dette i programmet? Jeg har 1. generasjon styresystem med CTRLZ controller.
Jeg skal bytte ut en Elko fotocelle som digital med en ny fra Smart House, analog. Hvordan gjør jeg dette i programmet? Jeg har 1. generasjon styresystem med CTRLZ controller.
Elko digital fotocelle er som oftest adressert til L8 og valgt som signalkanal i programmet. For å endre dette til en analog fotocelle, må du velge analog sensor i L8 adressen. Det er da viktig at den analoge fotocellen får adresse L8. Når du har valgt den som analog sensor, velger du funksjonen lux meter.
Har du typen BSH-LUX, så velger du posisjon A på DIP switch i fotocellen og dette valget i programmet. Da er fotocellen skalert mellom 5-5000 lux.
En normal verdi for å tenne utelyset ved skumring vil være ca 130 lux. Du velger da på-verdi 130 Lux, og av-verdi 150 Lux.
