Optiske nivågivere er lite plasskrevende og benyttes ofte for detektering av væsker med høy viskositet som vann, hydraulikkolje, bensin, øl og mineralvann osv. Av aktuelle anvendelser er styring av fylle- eller tømmeprosesser, samt registrering av høyt og/eller lavt nivå.

Til optisk nivåstyring og nivåovervåking kan giverene i seriene VP og VPA/VPB benyttes. De er konstruert for direkte montering gjennom beholdere/tankvegger. Disse giverne er selvstendige enheter med innebygget forsterker, og leveres alternativt med NPN eller PNP utgang. De har separate sender- og mottakerelementer som er forseglet bak spissen på giveren, og den elektriske målekretsen er fullstendig isolert fra væsken. Lyskilden er en Ga-As diode som sender ut modulert infrarødt lys i korte pulser for å registrere væske. Immuniteten overfor fremmedlys er svært høy (inntil 50.000 lux). Dette gjør at disse kan benyttes i både åpne og lukkede beholdere og tanker.

Den koniske spissen på giveren danner en vinkel på 90° og fungerer som et prisme. Når giveren ikke er i kontakt med væske blir strålen fra Ga-As dioden på den ene siden av giveren internt brutt og reflektert til fotosensoren som er plassert på den andre siden av giveren. Dersom spissen kommer i berøring med væske endres lysbrytningen i prismet, og lysstrålen reflekteres ikke tilbake til mottakerelementet.

• Modulert lys med høy immunitet mot fremmedlys
• Innebygget forsterker
• Utgang NPN eller PNP, NO og NC
• Hus i rustfritt stål (AISI303) eller forniklet messing, og spiss i glass eller Polysulphone (VPA/VPB-serien)
• Hus i Polysulphone eller Polyamid 12, og spiss i Polysulphone eller Polyamid 12 (VP-serien)
• Høy kjemisk motstandsdyktighet overfor de fleste syrer og baser
• Væske og elektrisk kretsløp er fullstendig adskilt
• Forsyningsspenning 10-40VDC
• Leveres med fast kabel eller pluggtilkobling

VPA/VPB-serien har hus i metall

VP-serien har hus i kunststoff

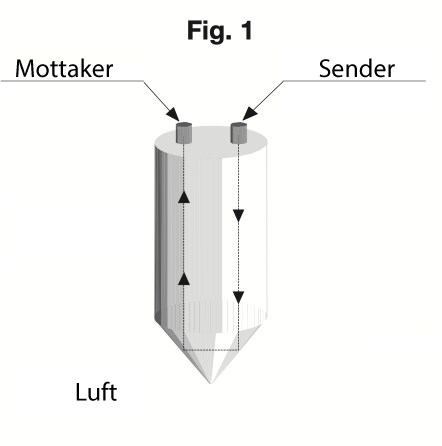

Spissen pågiveren er ikke i berøring med væske, og lysstrålen brytes/reflekteres fra sender til mottaker.

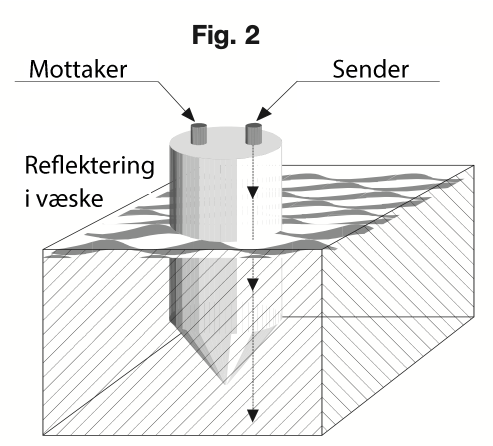

Spissen pågiveren er i berøring med væske, og lysstrålen blir brutt.

Eksempel: Styring med 2 nivåer (start og stopp) og overvåking av 1 nivå(høy alarm) med VPB1MNA.
