Signalinnsamling med Dupline® feltbuss
Dupline er et av verdens eldste bussystemer, og er benyttet i mer enn 250.000 installasjoner over hele verden. Med Dupline har vi løst alle typer utfordringer. Typiske applikasjoner er overføring av både digitale og analoge signaler over lengre avstander, opp til 10 km overføringsdistanse uten bruk av forsterker.
Dupline sin klare fordel er kablingstopologien, der man kan legge to-lederen slik man ønsker uten tanke på endeavslutning etc. Det er også liten eller ingen begrensning på type kabel som signalet overføres på.
Alle signaler på bussen overføres på en enkel måte over til eventuelt toppsystem/SD-anlegg, som og kan sende kommandoer tilbake for styring og kontroll.
Dupline to-leder signaloverføringssystem er vært anvendelig til f.eks industrielle applikasjoner, byggautomasjon, energiforvaltning, vanndistribusjon og infrastruktur. Systemet er enkelt å installere, koble og idriftsette, og med sin store fleksibilitet egner det seg til både nye og eksisterende installasjoner.
Karakteristiske trekk og fordeler
- Ingen spesifikke krav til buss-kabel. Eksisterende kabler kan benyttes.
- Lang overføringsdistanse
- Fri kabeltopologi
- Enkel installasjon og kobling
- Robust og svært høy støyimmunitet fra andre systemer/signaler
- Meget fleksibelt mht. utvidelser i installasjonen og endringer i funksjoner
- Kostnadseffektivt
- Pålitelig og velutprøvd teknologi
- Bussforsynte sensorer og detektorer
- 2-leder busskommunikasjon mellom alle enheter
- Små bussforsynte I/O-moduler for montering i veggbokser
- Velegnet både til nye og eksisterende installasjoner.
“Med sin høye støyimmunitet kan Dupline® med en 2-leder kabel overføre digitale og analoge signaler i distanser opp til 10km uten bruk av signalforsterker”
Hvorfor benytte Dupline® feltbuss?
Parallelle ledningsnett i tradisjonelle automasjonssystem er ofte dyre og kompliserte. Kostnaden for den første installasjonen blir høy når hver sensor og aktuator trenger egne kabler. Utvidelse er problematisk og vedlikeholdskostnadene er høye. Derfor har seriell bussteknologi blitt en viktig del i konseptet for elektriske installasjoner i bygninger, industrielle prosesser og offentlige tjenester.

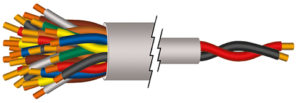

Det er mange fordeler ved å bruke et bussystem, som erstatter en bunt med parallelle trådpar, med en enkel toleder kabel. Enkel og rask installasjon reduserer arbeidskostnaden og muligheten for å utvide eksisterende system. Ved å bruke eksisterende kabel kan anlegg enkelt tilpasses dagens behov. Bussystemene gir også en kostnadseffektiv tilgang til et større antall signaler. Dette understøtter den økende etterspørselen for automasjonssystem for å samle og bruke data for å optimere kostnader og utførelse.
Støyimmunt og robust
Dupline er svært godt egnet i miljøer med kraftig elektromagnetisk støy. Den lave overføringsfrekvensen på 1 kHz gir muligheter for effektiv filtrering av Duplinesignalet både eksternt (analog filtrering) og internt i microchipen (digital filtrering). Sentralenheten genererer overføringssignalet som et høyt CMMR (Common Mode Rejection Ratio), som resulterer i høy støyimmunitet da de to lederene er “flytende” i forhold til 0V. Ingen av dem er tilkoblet jordpotensial. På grunn av den lave frekvensen har refleksjon på kabelleder ingen påvirkning på signaloverføringen når kabellengden ikke overskrider 2 km. Dette gir en enklere kabelinstallasjon da man ikke behøver å bekymre seg over hvor man behøver, eller ikke behøver en endeavslutning på kabelen. Ved avstander over 2 km sett fra sentralenheten kan det være behov for endeavslutning.
Duplines robusthet muliggjør også bruk av de fleste kabeltyper. Det anbefales å benytte en uskjermet revolvert toleder, men svært mange Dupline nettverk er i drift med vanlig installasjonskabel uten noen form for problem. Et svært godt argument for å benytte Dupline er ofte at eksisterende kabel kan benyttes, noe som gir store kostnadsbesparelser
Fri kabeltopologi gir stor fleksibilitet
Fri kabeltopologi gjør at to-lederen kan legges slik man ønsker det uten tanke på endeavslutning etc. Avgreininger kan foretas hvor som helst på nettverket. Det er liten eller ingen begrensning på kabeltype, og eksisterende kabelnett kan også benyttes.

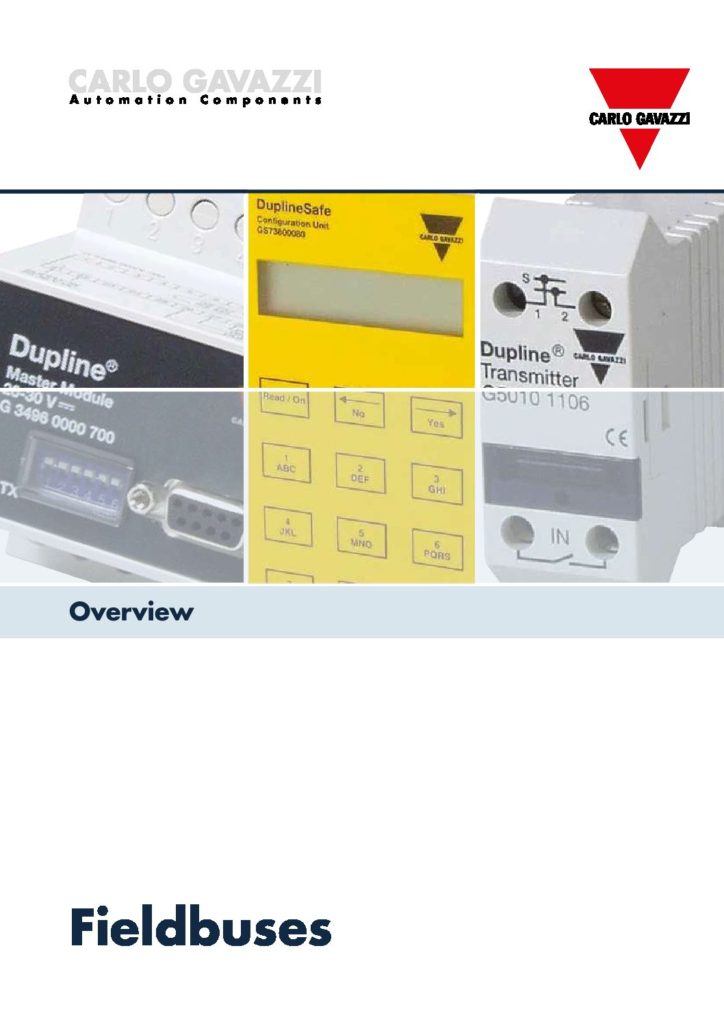

Ta en titt i våre brosjyrer
Noen bruksområder
Forbruksmåling
Med Dupline® får du på en enkel måte kontroll over forbruk av energi, vann, olje, osv. Alle verdier kan lagres og logges ved bruk av controlleren UWP30, eller overføres direkte til toppsystemet. Energiforbruket kan vises både totalt og for hvert enkelt målested via grafer eller direkte verdier. Analoge, digitale og tellesignaler overføres på samme Duplinenett i avstander opptil 10 km. Ingen krav til kabeltopolig. Grensesnitt mot overordnede systemer. Typiske anvendelsesområder er borettslag, kontorbygg, fabrikker, kjøpesenter, campingplasser, osv.
Vann- og avløpssektoren
Med sin unike overføringsavstand på hele 10 km og fri kabeltopologi er Dupline® et godt valg for overføring av signaler fra vannbehandlingsanlegg til kontrollrom og pumpestasjoner innenfor både offentlig og privat sektor. Dupline er mye anvendt i kombinasjon med PLS eller PC og SCADA system som toppsystem.
Campingplasser og marinaer
På campingplasser og marinaer kan man enkelt kombinere kWh-avlesing og styring av strømuttakene med Dupline bussystem. Ved å overføre kWh-verdien direkte inn til datasystemet kan man enkelt avlese forbruket fra leieperiodens start til leieperiodens slutt. Man blir da belastet for det reelle energiforbruket. Forbruket kan også implementeres i bookingsystemet som allerede eksisterer.
Fiskeoppdrettsnæring
Fisk er veldig sårbar for endringer i mærene, og dette gjør at overvåking av vannet og omgivelsene i mærene er meget viktig. I fiskeoppdrettsnæringen anvendes Dupline® som et rent signalinnsamlingssystem, der standard prosessverdier som 0-10V og 4-20mA signaler benyttes. Alle signalene overføres til PC med tilhørende program. Verdiene lagres og alarmgrenser settes individuelt for hvert signal. Alarmene kan overføres til telefon, noe som gjør at fiskemærene kan være ubemannede.
Industri
Dupline’s enkle teknologi gjør det mulig å overføre flere typer data på samme 2-leder som kWh-verdier, analoge verdier og digitale signaler. For å kunne kommunisere med andre type systemer som bl.a. PLS og PC- baserte SCADA systemer er det utviklet kommunikasjonsprotokoller som Modbus RTU, Devicenet, Profibus-DP, Ethernett og LON gateway, samt protokoller til PLS`er som Optolink, LG, GE-Fanuc, Mitsubishi, Omron, Allen-Bradley, Schneider, Koyo, Matsushita, Siemens, Toshiba, IDEC.
Lange transportbånd
DuplineSafe kan benyttes for kontroll og overvåking av drift og sikkerhet av lange transportbånd. DuplineSafe er basert på Dupline® feltbuss og kan benyttes i røffe industrielle miljøer. Systemet kjennetegnes av pålitelighet, driftsikkerhet og sin evne til å overføre digitale og analoge signaler over lange avstander. Lange transportbånd benyttes der hvor kull, malm, steiner, leire etc. skal transporteres. Typisk industri for disse applikasjonene er knuseverk, gruvedrift, tunnelboring, sementfabrikker, kraftverk og teglverk.
Temperaturlogging
Dupline® overvåker temperaturer i frysedisker, kjøledisker, fryserom, kjølerom osv., og kan også benyttes til overvåking og logging av temperaturer i transformatorer samt logging av trykkmålinger eller digitale signaler m.m. Alle data blir automatisk lagret i UWP-controlleren og presenteres via smarttelefon, nettbrett eller PC med trendkurver og live-data. Dataene kan på en enkel måte skrives ut og dokumenteres. Foruten å være et loggesystem kan Dupline også styre alarmer til GSM mobiltelefon, annen oppringning eller lokal alarm.
Byggautomasjon
Dupline® bussystem kan styre, regulere og overvåke signaler i større bygg som f.eks. kontorbygg, offentlige bygg, kjøpesenter, hotell og sykehus. Dupline® kan eksempelvis håndtere kWh-registrering, jordfeilovervåking, DALI belysning, varme, ventilasjon, solavskjerming, brann-/innbruddsalarm, adgangskontroll osv. Kombinasjonen forbruksmåling, lys- og temperaturstyring kan gi store besparelser i det totale energiforbruket.
Båter og skip
Fleksibiliteten til Dupline gjør at systemet egner seg godt også for anvendelser på båter og skip. Systemet kan blant annet benyttes til lysstyring, temperaturlogging, overføring av signaler og overvåking av branndører.
