Parkeringssystem

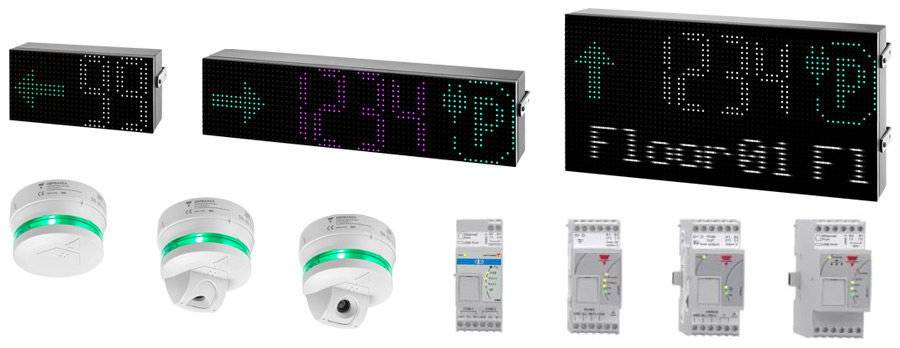

Carlo Gavazzi’s parkeringssystem gjør det enkelt å finne korteste vei til ledige parkeringsplass. Displayer viser antall ledige plasser og hvilken retning de befinner seg i. Sensorer installeres over hver eneste parkeringsplass, og registrerer om det står en bil der eller ei. Opptatt eller ledig plass vises med tydelig lysende rødt eller grønt LED-lys. En slik løsning sørger for god trafikkflyt, og hindrer at man kjører inn i soner eller etasjer uten ledige plasser. I travle parkeringsanlegg vil et slik teknologisk løft gjøre at bilførere opplever en høyere servicegrad. Man unngår kamp om ledige plasser, og dette gir en bedre opplevelse både med hensyn til tidsbesparelse og komfort.
Vårt automatiske parkeringssystem egner seg for alle typer og størrelser av innendørs p-anlegg. Vi har installasjoner hele verden over på kjøpesenter, kontorbygg, flyplasser, sykehus, kontorbygg, hoteller og tradisjonelle offentlige parkeringskjellere. Til tross for avanserte funksjoner er systemet overraskende enkelt å installere og idriftsette.

Hjernen i systemet
Styresystemet baserer seg på Carlo Gavazzi’s UWP plattform (universal web platform). UWP-controlleren er den sentrale intelligente enheten som styrer, regulerer og overvåker et komplett Smart Building styresystem. Konseptet gjør det mulig å integrere parkeringsautomatikk, energimåling, lysstyring og målinger fra HVAC feltutstyr i ett system. Controlleren har klargjorte funksjoner for lysstyring, varmestyring, ventilasjon, solskjerming og mye mer. Den fungerer også som en gateway mellom ulike kommunikasjonsprotokoller, og kan overføre informasjon til PLS og andre typer overordnede systemer. Finn ut mer om Smart Building konseptet.

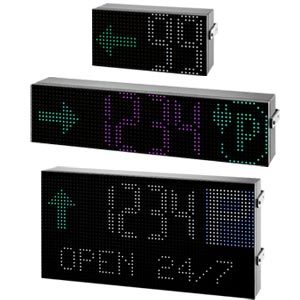

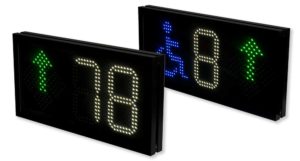

Displayer viser retning og antall ledige parkeringsplasser
Dupline® parkeringssystem kjennetegnes med tydelig indikering av ledige plasser og hvilken retning de befinner seg i. Informasjonsdisplayene har klart lysende RGB LED som gjør dem godt synlige på avstand. Tre forskjellige størrelser kan velges ut fra hvilke kombinasjoner som er ønskelige med hensyn til visning av siffer, symboler og fritekst. Alle displayene har mulighet for å vise bevegelige piler som tiltrekker seg oppmerksomhet fra bilførerne, og guider dem til områder med ledig kapasitet.

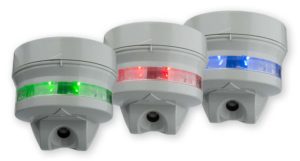

Registrering av kjøretøy og indikering av ledige plasser
Bilene registreres med ultralydsensorer som er en sentral del av parkeringssystemet. Med jevne intervaller avgir sensoren ultralydsignaler som et ekko mot gulvet. Avvik fra normal ekkotid vil avgjøre om plassen er ledig eller opptatt. Flere sensorer kan på en effektiv måte kalibreres samtidig ved å sende en kalibrerings-kommando via bussen.
Med et parkeringssystem kan parkeringsanlegget utnyttes mer effektivt. Umiddelbart etter at en bil har forlatt en plass, indikeres den som tilgjengelig ved at lampen over plassen lyser grønt. Samtidig oppdateres informasjonsdisplayet med en ny ledig plass, og nærmeste bil guides da i denne retningen. Med hensyn til synlighet kan det i mange tilfeller være en bedre løsning at ultralydsensoren monteres rett over parkeringsplassen, mens selve indikatorlampen plasseres nær kjørebanen.

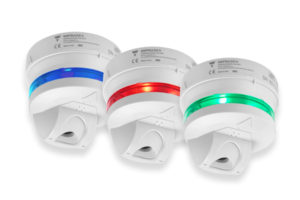

Med den eksterne buss-kontrollerte LED-indikatoren (RGB) er det mulig å indikere forskjellige tilstander for hver parkeringsplass. Eksempelvis med grønn for ledig plass, rødt for opptatt plass, blått lys for reservert bevegelseshemmede, og slukket for overskridelse av forhåndsbetalt parkeringsavgift.
Soneinndeling i parkeringsanlegget
Hver seksjon i parkeringssystemet kan bestå av inntil 90 sensorer som kobles sammen med en bussgenerator. Sensorene forsynes også fra bussgeneratoren. Seksjonen kan deles opp i flere soner med utvalgte sensorer. Alle sensorene i hver sone kobles sammen mot en overvåkingsmodul. På denne måten kan antall ledige plasser i èn bestemt sone vises på et informasjonsdisplay.
Alle seksjoner med tilhørende mastermodul kobles sammen i et overordnet nivå i parkeringssystemet. Dette muliggjør at hver seksjon kan legges sammen og vise antall ledige parkeringsplasser fra flere valgte parkeringssoner samtidig.

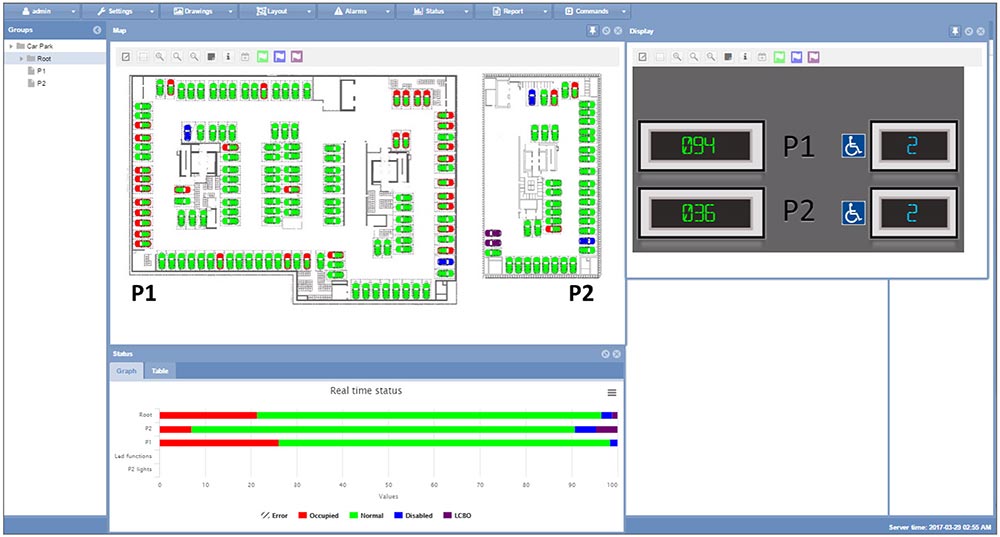

Grafisk overvåking og kontroll over parkeringsanlegget
Systemet fungerer som en frittstående løsning uten behov for PC. Det er imidlertid mulig å koble systemet til PC for overvåking og statistisk informasjon. Med denne programvaren er det mulig å overvåke statusen og styre parkeringssystemet fra ett eller flere sentrale steder. Funksjoner inkluderer overvåking av øyeblikksverdier med grafiske bilder og statustall for de ulike etasjene og sonene, overvåking av alarmer, og mulighet for å reservere plasser i parkeringsanlegget.
Alle parkeringshendelser blir lagret i en database for statistisk bruk. Basert på disse loggene er det mulig å fremskaffe historisk rapporter som for eksempel totalt belegg, populære plasser, hvor lenge plasser blir benyttet, alarmer, etc.
Overvåking og kontroll via innebygget web-server
Controlleren har et grafisk brukergrensesnitt og innebygd administrasjonsverktøy. Dette betyr at den kan nåes fra en hvilken som helst PC på nettverket via en nettleser. Web-serveren gir en fullstendig oversikt over statusen til parkeringsanlegget i sanntid. Statusen til hver parkeringsplass og alle retningsdisplayer kan overvåkes gjennom grafiske bilder. Belegget på de forskjellige områdene kan sees som bargrafer. Alarmer som for eksempel ”Plass 2.25 overskrider maksimal parkeringstid”, eller ”Nivå 3 har et belegg på over 90%” dukker opp på skjermen, og går inn i alarmloggen. Operatøren kan da om nødvendig iverksette tiltak.

Reservering av plasser og statiske analyser

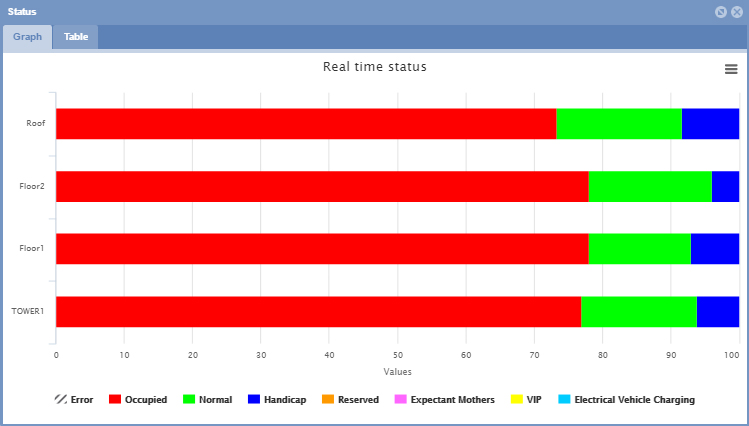

Gjennom programvaren kan operatøren også reservere parkeringsplasser ved å endre fargekoden manuelt, eller benytte seg av den innebygde kalenderfunksjonen. Rapportdelen gir mulighet for å analysere historiske data som “antall parkeringshendelser per dag”, “gjennomsnittlig parkeringstid” osv., enten per plass eller per område. I tillegg kan belegget for de ulike typer plasser i de ulike delene av parkeringsanlegget analyseres med trendgrafer. Dette er et nyttig verktøy for å forstå driften av parkeringsanlegget, som igjen gir muligheter for forbedringer.

Enkel installasjon og idriftsettelse
Enkel prosjektering, installasjon og igangkjøring kjennetegner Dupline® bussystem. Parkeringsystemet programmeres og driftsettes ved hjelp av brukervennlig software. Integrert web-server gjør muligheten for statusending på hver sensor mulig. På en enkel måte kan sensorene endre kategori. Eksempelvis kan en sensor som normalt er grønn for indikasjon av ledig plass gjøres om til orange for ledig elbil plass, eller blå for ledig plass for bevegelseshemmede.

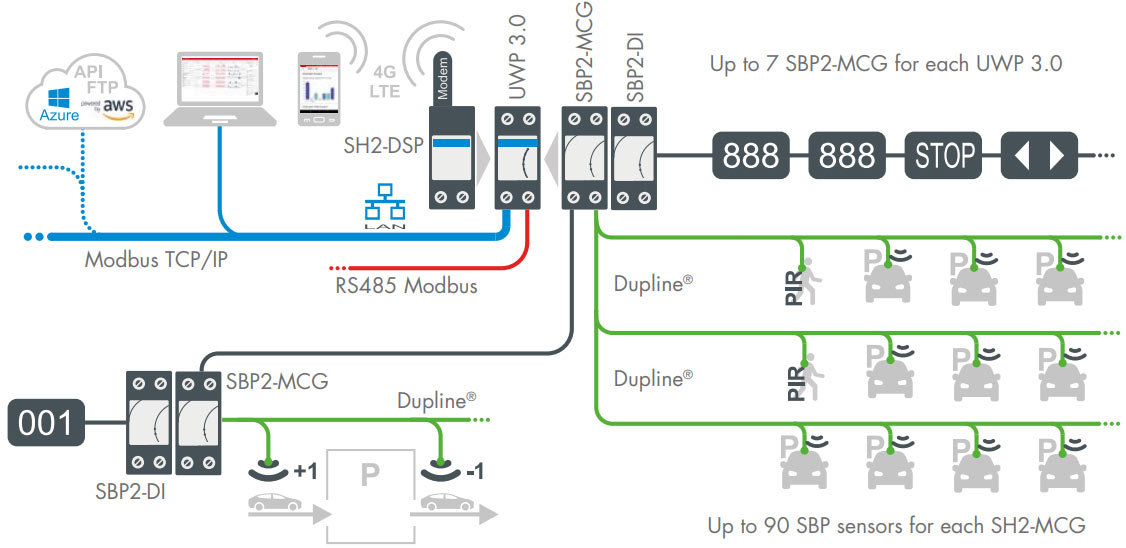

Systemets oppbygging ved parkeringsautomatikk
