Jordfeilovervåking av elektriske nett
Med dagens krav til driftssikkerhet er det svært viktig å overvåke det elektriske nettet for eventuelle jordfeil. Jordfeil kan oppstå ved isolasjonssvikt eller feil i elektriske anlegg og føre til driftsavbrudd, berøringsfare, varmgang og brann.
Personsikkerhet
Jordfeil i en elektrisk installasjon kan føre til farlige berøringsspenninger og elektriske støt. Selv ved små jordfeil kan følgene bli alvorlige. Det er derfor viktig med kontinuerlig jordfeilovervåking for å ivareta personsikkerheten på en forsvarlig måte.
Brannsikkerhet
En lekkasjestrøm i det elektriske nettet kan føre til varmgang i jordfeilpunktet. I verste fall kan dette føre til brann og fare for liv og helse.
Driftssikkerhet i produksjonsprosesser
I fabrikker kan jordfeil kan blant annet føre til driftsforstyrrelser i produksjonsprosessene. En driftsstans kan forårsake store økonomiske tap. Driftsavbrudd kan i de fleste tilfeller forebygges og forindres dersom jordfeil avdekkes på et tidlig tidspunkt.
Hvordan detekteres jordfeil?
I industrielle og kommersielle anvendelser brukes en strømstyrt enhet som heter MRCD (Modular Residul Current Device). Carlo Gavazzi’s løsning er spesifikt et modulært jordfeilrelé type A (DEA71 eller DEB71) som detekterer lekkasjestrøm ved hjelp av en ekstern summasjonstransformator (CTG).
Et overvåkingsrelé er en god forsikring
Jordfeilrelèer brukes til å varsle og koble ut laster ved jordfeil. Carlo Gavazzi’s jordfeilrelèer har 2 utganger. Utgang 1 er en alarmutgang som brukes til å koble eller koble ut laster med jordfeil. Utgang 2 benyttes for tidlig varsling om risiko for jordfeil.
Avhengig av applikasjonen som skal overvåkes kan reléene leveres med faste eller justerbare grenseverdier for feilstrøm i henhold til sikkerhetsforskrifter:
- 30mA som tilsvarer grensen for personfare
- 300mA som er grenseverdi for brannfare
Summasjonstransformatorer detekterer lekkasjestrøm
Strømførende ledere (må ikke være skjermet) føres gjennom summasjonstransformatorer og kobles til relèenes terminaler. CTG detekterer da potensielt farlige strømlekkasjer. Typiske anvendelsesområder er elektriske motorer, pumper eller enheter som er installert i metallstrukturer.
- Innvendig diameter fra 35 til 210 mm
- Alarm ved lekkasjestrøm fra 0.03A til 30A
Aktuelle produkter

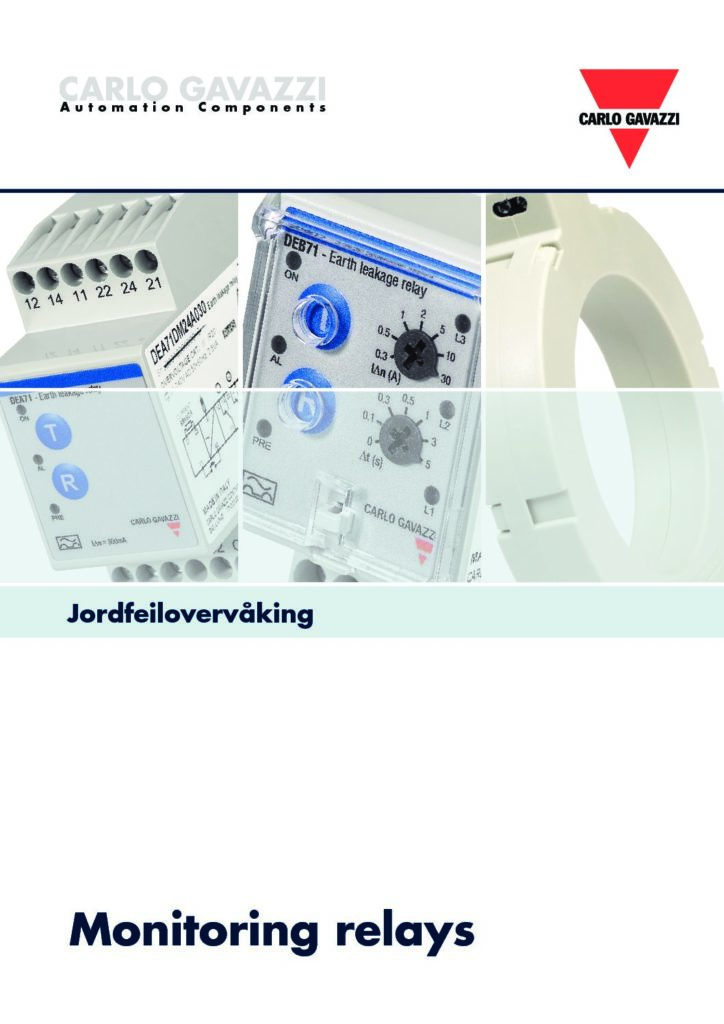

Ta en titt i våre brosjyrer
Utstyr for måling på elektriske nett
Et stadig økende antall produkter og installasjoner stiller høye krav til kvaliteten på det elektriske nettet. I tillegg til utstyr for jordfeilovervåking finner du relèer for nettovervåking, energimålere og nettanalysatorer i vårt produktsortiment.
