Samle inn, logge og presentere energidata med UWP30
Det er ofte behov for en enkel og pålitelig løsning for innsamling av energidata – med mulighet for visning på PC, nettbrett og mobil. Med vår universelle webplattform UWP30 får du en fleksibel og skalerbar løsning for logging, overvåkning og presentasjon av energidata i sanntid – uansett hvor du befinner deg. Dette er en løsning som egner seg for både små og større installasjoner.

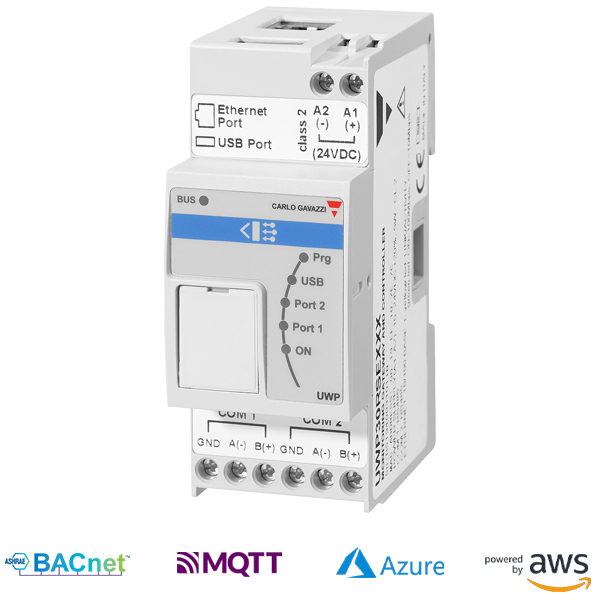

UWP30 - Hjernen i systemet
UWP30 er en kraftig og fleksibel web-basert controller som kombinerer energiovervåking og bygningsautomatisering i én enhet. Plattformen er skalerbar fra å kunne håndtere alt fra én energimåler og opp til flere hundre målepunkter. UWP30 fungerer som en gateway mellom ulike kommunikasjonsprotokoller, og kan også overføre informasjon til PLS og andre typer overordnede systemer. Den støtter protokoller som BACnet/IP, Modbus TCP/IP, REST-API og MQTT – med integrasjon mot Microsoft Azure og AWS. I tillegg støttes DALI-protokoll for lysstyring. UWP30 sørger for sømløs integrasjon med våre energimålere og nettanalysatorer, og gir full oversikt over forbruk i sanntid, med trender, historikk og varsler.
Integrert WEBapp for styring og kontroll
I dagens verden er apper viktige verktøy i hverdagen vår. Vår UWP controller har ingen dedikert app som er låst til forskjellige operatører, men den har integrert WEB grensesnitt som er utformet som en app. Derfor kaller vi det WEBapp. Fordelen med dette er at samme grensesnitt kan vises på PC, smarttelefon eller nettbrett. Denne løsningen er fleksibel, brukervennlig og enkel å sette opp.
Alle sider kan tilpasses etter behov. Du kan legge til hvor mange grafer og kontrollwidget`s som du ønsker. Med grafene kan du kombinere forskjellige data. Dette gjør grafene til effektive og gode verktøyer. Dersom du f.eks. ønsker å vise en ET-kurve, lager du en graf som inkluderer temperaturer og effekter (kW). Dersom du ønsker å vise en graf som inneholder energidata (kWh) og effekter (kW) legger du inn disse signalene og velger evt. forskjellige visninger. kWh kan vises med “bar” og kW kan vises med “linje”. Da får du en illustrativ og fornuftig graf som viser effekt og energiforbruk.
Med kontroll-widgets kan du legge inn kontroll og styring av funksjoner som lys, varme, timere etc. Alle funksjoner som kan legges til avhenger av hvordan du i forkant har satt opp UWP controlleren. Se gjerne noen av våre illustrasjonsvideoer angående oppsett av WEBapp til UWP30 controller.
Skjermen kan deles i flere visninger. Her vises graf i midten, og funksjoner og grafer på venstre og høyre side.
Graf med 4 stk energidata (kWh) sett med “bar”-visning. Alle søylene representer sine kWh-verdier og kan fritt editeres med tanke på farge.
Presentasjon av energidata basert på daglig forbruk, månedlig forbruk og totalforbruk pr. år.
En typisk ET-kurve med temperatur-linje og effekt(kW)-linje.
Web-server demo for UWP-controller
Live-test av UWP-controlleren’s integrerte WEBapp
Brukernavn: gjest
Passord: gjest
Integrasjon mot overordnet system
BACnet er en åpen kommunikasjonsprotokoll spesielt utviklet for byggautomasjon. Den sørger for at ulike datastyrte enheter fra ulike produsenter kan kommunisere med hverandre uavhengig av hvilken automasjonsoppgave de utfører.
Carlo Gavazzi er en del av BACnet Manufacturers Association (BMA), og er oppført som en offisiell leverandør av BTL-sertifiserte produkter.

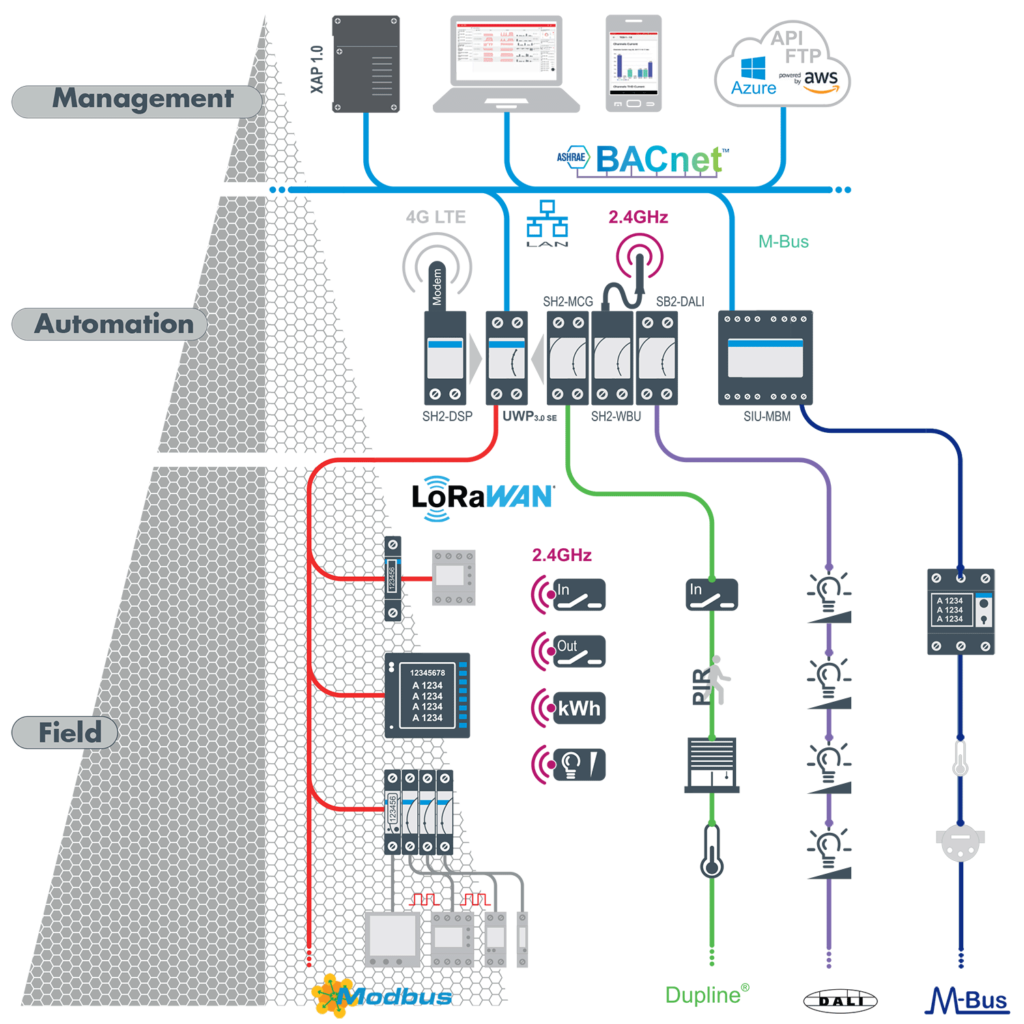

UWP er en enhet som håndterer flere protokoller, noe som i en BACnet-verden innebærer systemets sentralenhet. UWP-controlleren i kombinasjon med Smart Dupline bussgenerator (SH2MCG24) håndterer IO-signalene på feltnivå og gir grunnlag for å kunne koble og kommunisere med alle de forskjellige signalene som behøves for en effektiv bygningsautomatisering. Controlleren fungerer også som en gateway mellom ulike kommunikasjonsprotokoller og kan overføre informasjon til PLS og andre typer overordnede systemer.
Noen muligheter med UWP styresystem
UWP er Carlo Gavazzi’s universelle plattform med en rekke forskjellige funksjoner og anvendelser. UWP er svært velegnet for bruk i forbindelse med innsamling, bearbeidelse og presentasjon av energidata fra energimålere og nettanalysatorer. UWP kan også benyttes til laststyring med for eksempel inn- og utkobling av laster.
