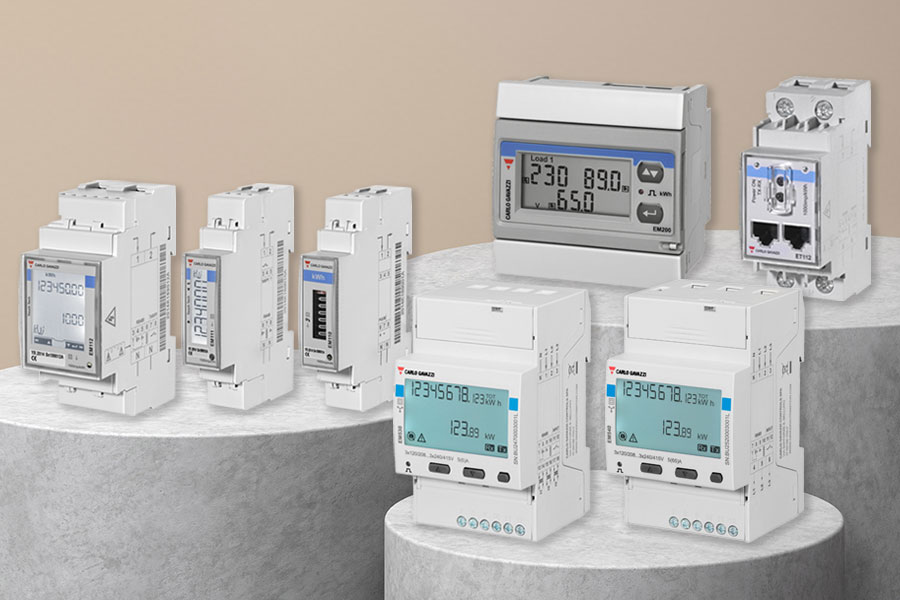

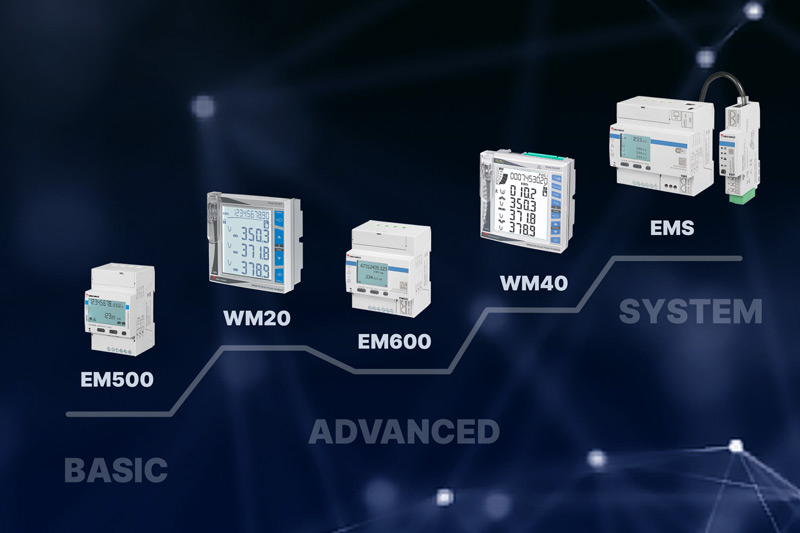

Carlo Gavazzi har et stort leveringsprogram på energimålere for direkte måling og måling via strømtransformatorer. Våre produkter er utviklet og produsert i henhold til europeiske og internasjonale normer og omfatter også MID-utførelser. MID er en godkjenning som man behøver dersom man anvender måledata for kjøp og salg. Alle våre energi- og forbruksmålere er godkjente for bruk i anvendelser og prosjekter med Enova støtte.

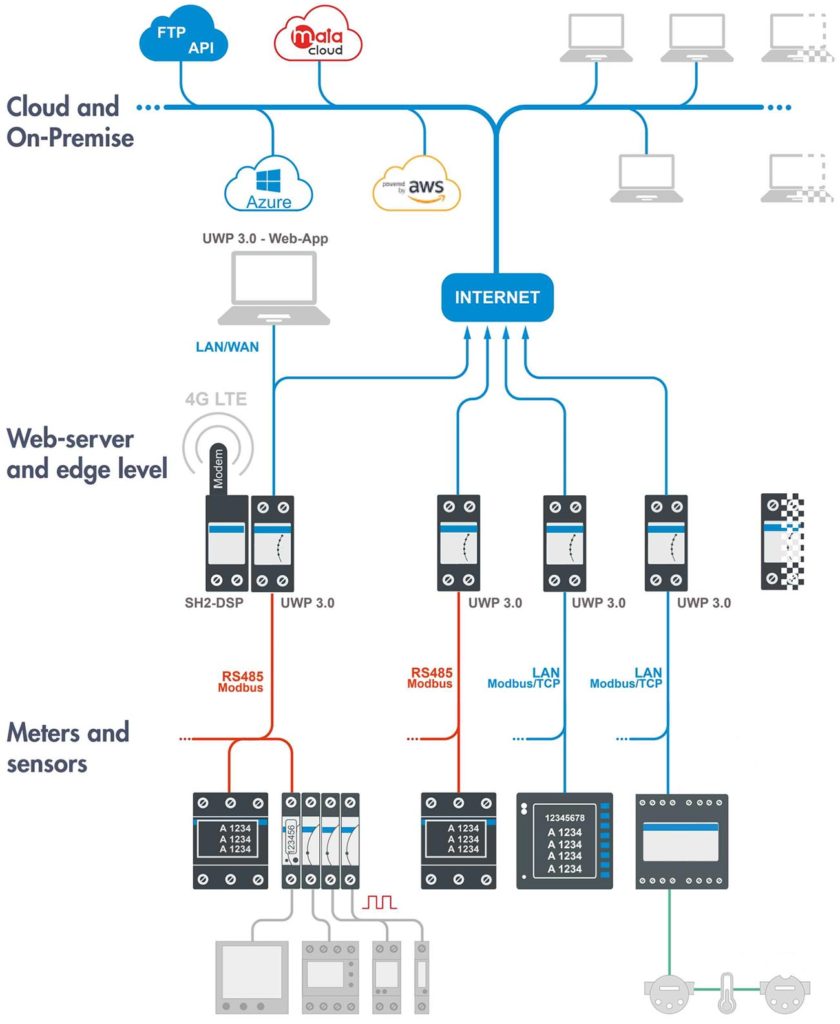

Det foreligger ofte behov for en løsning for innsamling og logging av energidata. Disse dataene ønsker man ofte å presentere og vise via en nettleser, smarttelefon eller nettbrett. Basert på vår universelle web plattform UWP30 kan vi tilby løsninger for å dekke denne type behov. UWP30 kan alternativt kobles til et 4G modem som gjør at dataene kan nås fra hvor som helst. Èn UWP controller kan håndtere inntil 128 stk. energimålere, nettanalysatorer eller andre produkter med Modbus grensesnitt.

Energieffektivisering en viktig del av tiltakene for å møte utfordringene i energisektoren. Det spenner seg fra stadig økende global etterspørsel etter energi til spørsmål om energisikkerhet, klimaendringer, lokal luftforurensning og kostnader knyttet til energiforbuk. I den forbindelse er energiovervåking og sterke føringer nøkkelen til å oppnå viktige energipolitiske mål.

Hvis du ikke vet hvor og hvordan du bruker energien vet du heller ikke hvordan du kan spare den. Det er derfor en forutsetning med nøyaktig og kontinuerlig energimåling for å kartlegge viktige elektriske variabler. Installasjonen må gjennom en energianalyse som gjør det mulig å avdekke kritiske problemer og tiltak som kan gjøres enten ved rehabilitering av et eksisterende anlegg eller i utviklingsfasen for å implementere et nytt system. En splitting av hele installasjonen i hoved- og undermålere er gjerne gunstig løsning for å indentifisere sløsing av energi.

Det er viktig med et strukturert og systematisk forbedringsarbeid for å oppnå målene med å spare både energiforbruk og kostnader. En energieffektiviseringsplan basert på en PGEK-syklus vil danne grunnlaget for et kontinuerlig forbedringsarbeid.

En energieffektiviseringsplan er ikke sluttført dersom ikke alle områder som krever energibesparelse gjennomføres fullstendig. Det innebærer at styring av energitunge prosesser, belysning, kjøling og oppvarming kontrolleres og effektiviseres. Ofte er slike løsninger forbundet med kommunikasjon på tvers av flere systemer. Vår UWP30 controller sørger for dette via blant annet BACnet kommunikasjon mot et BMS-system.

Takket være omfattende løsninger inkludert målere, dataanalyse, kommunikasjonsteknologi og styresystemer gir Carlo Gavazzi alle nødvendige data og informasjon som kreves for å implementere alle de automatiske verktøyene som kreves i en plan for å effektivisere energiforbruket. Dette via funksjoner som nøkkeltall, referansemålinger, rapportering og håndtering av målerdata som kreves for å gjennomføre energieffektiviseringplanen.

I Norge er ofte hovedmålerene i bygg koblet direkte mot elbilladerne via HAN-port. Billaderne vil da ha direkte kommunikasjon og lastaballanseringen blir foretatt direkte i billaderne basert på totalt effektforbruk. Ved installasjon av billadere programmeres det inn tilgjengelig effekt og lastaballanseringen bli foretatt basert på dette. Dette er viktig for å unngå at man overbelaster nettet og samtidig forhindre at sikringer ikke løses ut. Ofte anvender man lastballansering der flere billadere er koblet opp og man har begrenset tilgang med effekt. Lastbalanseringen vil sørge for å fordele tilgjengelig effekt mellom de tilkoblede laderene.
I bolighus bruker man begrepet effektbegrensning. Dette gjøres for å forhindre et for høyt samtidig effektforbruk. Man har effekttrinn å forholde seg til. Dersom man bruker mye effekt kan billaderen trappes ned og dersom man har mye tilgjengelig effekt kan billaderen trappes opp. Grenseverdiene er ofte basert på trappetrinn 0-5 kW, 5.10kW, 10-15kW,15-20kW etc. Hvert trinn har sin kostnad og effektbegrensningen sørger for at man ikke overstiger ønsket effekttrinn.

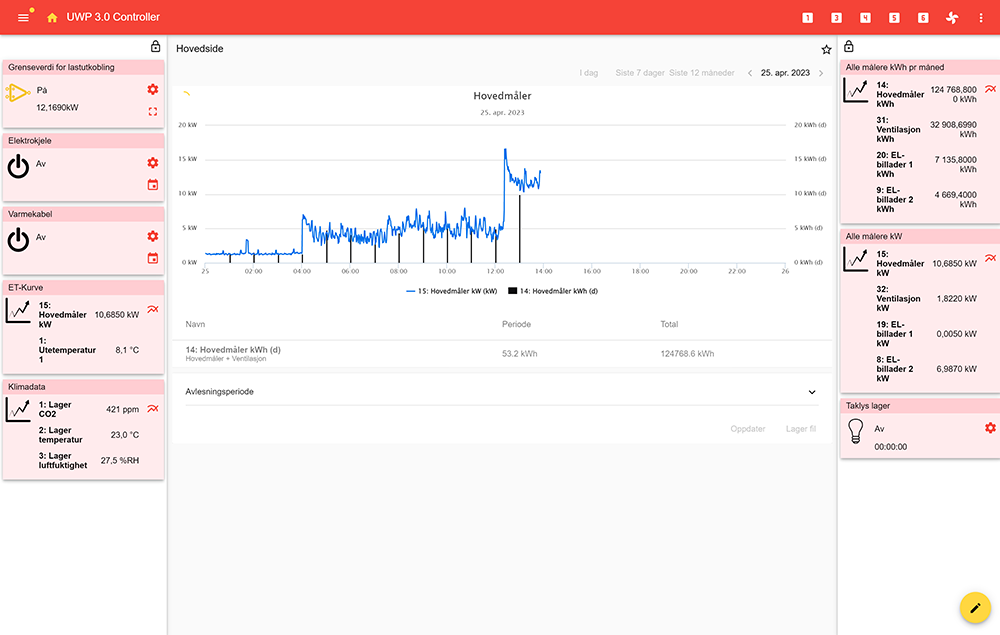

Skjermen kan deles i flere visninger. Her vises graf i midten, og funksjoner og grafer på venstre og høyre side.

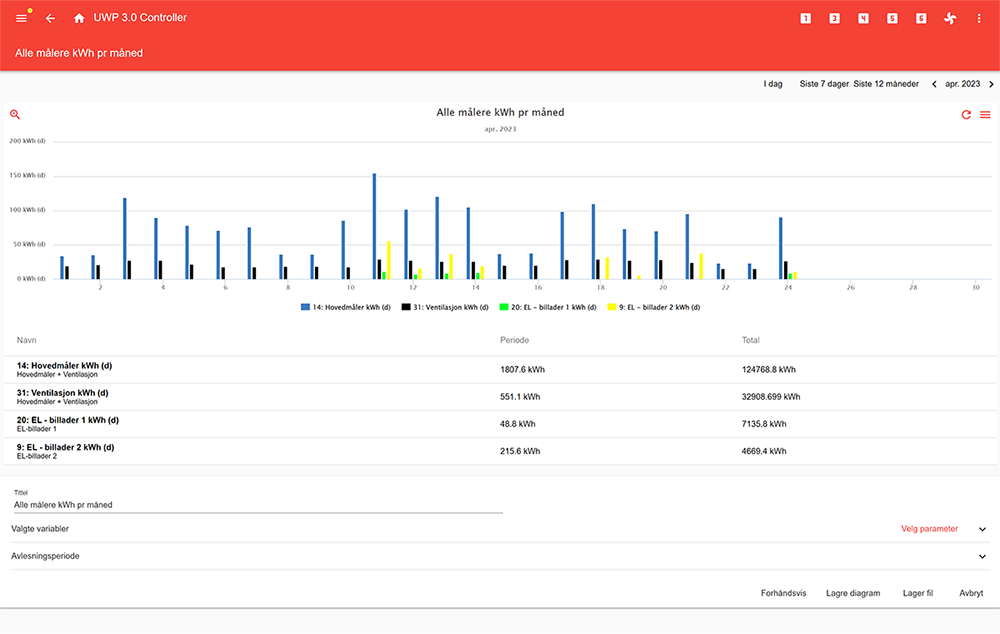

Graf med 4 stk energidata (kWh) sett med “bar”-visning. Alle søylene representer sine kWh-verdier og kan fritt editeres med tanke på farge.

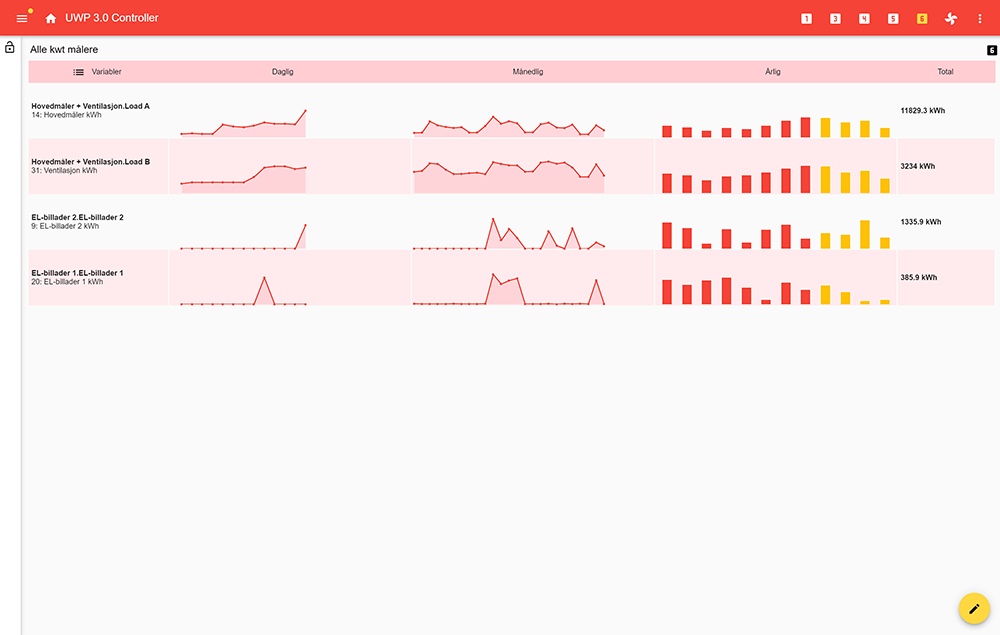

Presentasjon av energidata basert på daglig forbruk, månedlig forbruk og totalforbruk pr. år.

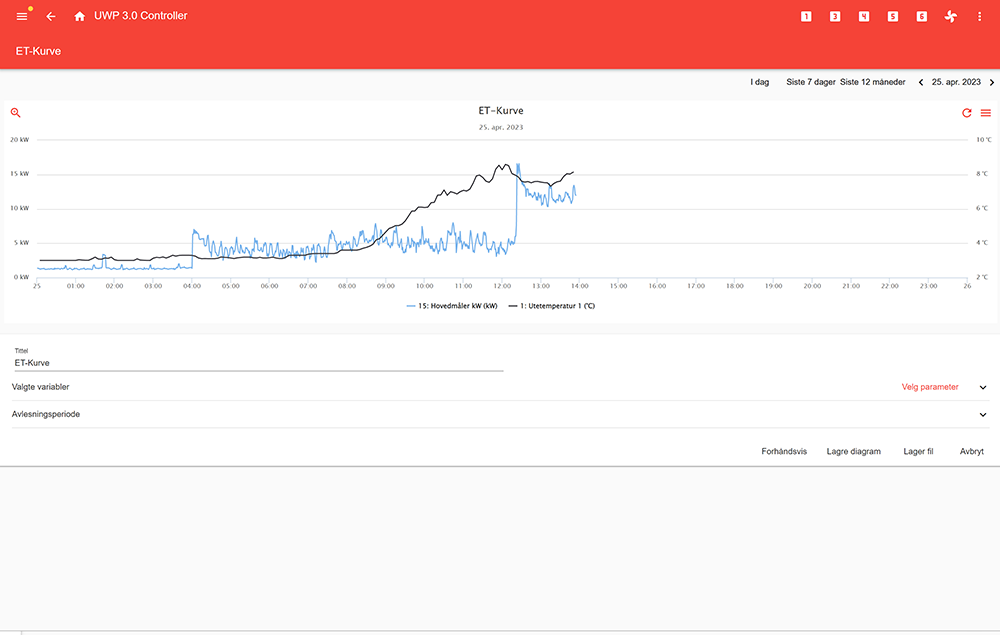

En typisk ET-kurve med temperatur-linje og effekt(kW)-linje.

Innsamling av måledata på en sikker, automatisk og økonomisk måte kan være utfordrende. Det finnes en rekke applikasjoner hvor antall enheter i nettverket endrer seg slik at området som skal dekkes varierer. Det finnes mange ulike trådløse kommunikasjonsløsninger som har visse fordeler som reduserte installasjonskostnader. Spesielt i tilfeller hvor ettermontering i eksisterende installasjon skal utføres. Men det er også mange ulike begrensninger som kan hindre signaler i å nå frem. Det kan være vegger, bygninger og andre usynlige forstyrrelser. Med riktig kunnskap kan dette forebygges og håndteres. Cybersikkerheten må også håndteres gjennom ulike typer kryptering. Akkurat som med trådbaserte kommunikasjonsløsninger varierer rekkevidden med ulike trådløse teknologier. Illustrasjonen viser hvordan den teoretiske rekkevidden varierer fra bare noen få meter til global dekning med mobilkommunikasjon.

Å benytte seg av et eksisterende (offentlig) LoRaWAN-nettverk® for å sende målerdata eller å etablere sitt eget (private) trådløse nettverk med lang rekkevidde er to mulige scenarier for å samle inn energidata trådløst. I førstnevnte tilfelle konverterer UWPA energimålerne til LoRaWAN-aktiverte® IIoT-enheter. I sistnevnte tilfelle er UWPA + UWPM + UWP3.0 de tre enhetene som behøves for trådløs innsamling av energidata.
